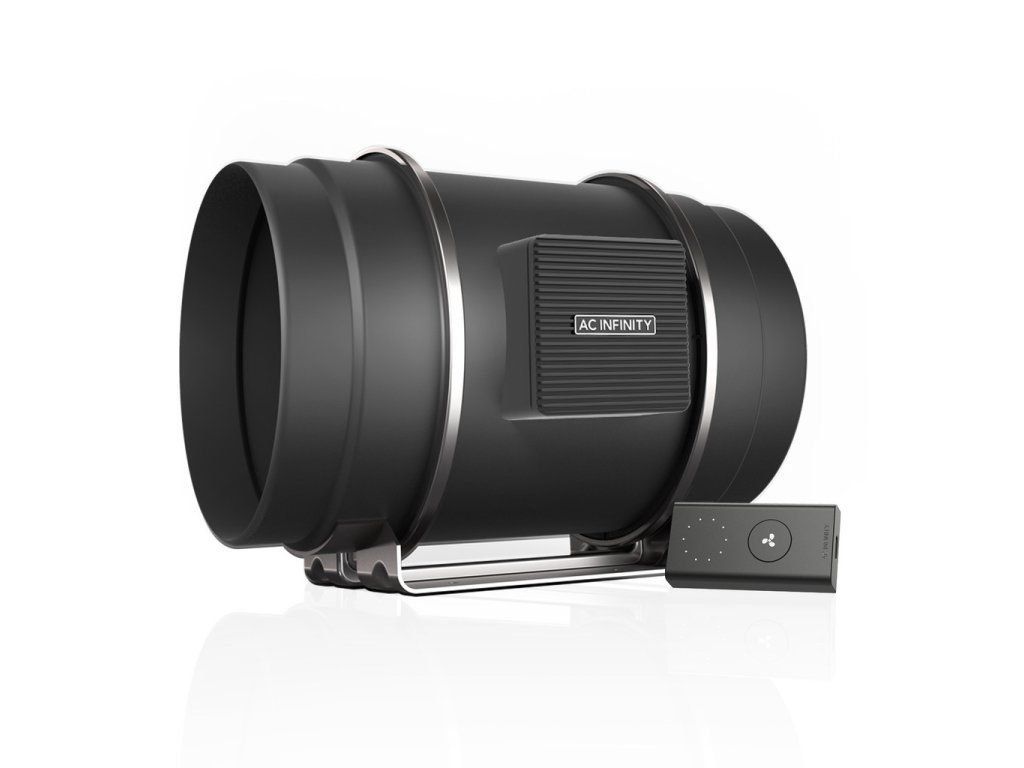

AC Infinity CLOUDLINE S8, Tichý potrubní ventilační systém s regulátorem otáček, 200mm

Detailní popis produktu

AC Infinity CLOUDLINE S8 zajišťuje větrání velkých pěstebních stanů, prostorů s více rostlinami i menších pěstebních místností. Pro potrubí o průměru 200 mm nabízí průtok 1371 m3/h (807 CFM), tedy vyšší výkon než modely CLOUDLINE s kabelovým ovladačem pro průměry 100-150 mm.

Přiložený kabelový ovladač umožňuje nastavit 10 stupňů rychlosti a používat ventilátor samostatně, bez aplikace. Pro automatické řízení podle podmínek v pěstebním prostoru lze S8 připojit k chytrému regulátoru platformy UIS™.

Ovládání a připojení k UIS™

Kabel mezi ventilátorem a ovladačem měří 3,05 m (120 in), napájecí kabel do zásuvky má délku 2,44 m (96 in). Pro řízení podle teploty, vlhkosti a VPD nebo ovládání přes aplikaci se řídicí kabel zapojí místo přiloženého ovladače přímo do portu UIS chytrého regulátoru Controller 69 Pro nebo AI+. Ventilátory CLOUDLINE jsou s UIS přímo kompatibilní, takže připojení nevyžaduje adaptér.

Konstrukce a údržba

EC motor s řízením PWM umožňuje tichý chod i při vysokém výkonu. Smíšené proudění a statorová lopatka pomáhají dosáhnout statického tlaku 746 Pa. Ventilátor si tak udržuje průtok také v sestavách, kde proudění omezuje filtr a delší potrubí.

Dvojitá kuličková ložiska mají životnost 67 000 hodin. Motorovou skříň lze oddělit, což usnadňuje čištění. Krytí IP44 chrání proti prachu a stříkající vodě.

Dimenzování ventilace

Při volbě výkonu se vychází z objemu prostoru v m3, vypočítaného jako šířka × hloubka × výška. Objem se vynásobí 60 a následně se připočítají navýšení pro příslušenství, teplo a výkonovou rezervu:

• Filtr: přibližně +60 %.
• Potrubí: +20 %.
• Tlumič: +20 %.
• Teplo z LED: až +50 %.
• Výkonová rezerva: +25 %.

U velkých stanů a prostorů s více rostlinami výpočet často vede k průměru 200 mm. Průtok S8 o hodnotě 1371 m3/h pak poskytuje rezervu pro takto dimenzovanou sestavu.

Filtr a příslušenství pro průměr 200 mm

K S8 se volí uhlíkový filtr stejného průměru, například DCF8 s maximálním průtokem 1309 m3/h. Jeho jmenovitý průtok je mírně nižší než průtok ventilátoru 1371 m3/h; z pěti průměrů CLOUDLINE nastává tento poměr pouze u 200 mm. Odpor uhlíkové náplně navíc snižuje skutečný průtok celé sestavy, proto výkon ventilátoru poskytuje potřebnou rezervu.

• Uhlíkový filtr AC Infinity DCF8 (200 mm) s maximálním průtokem 1309 m3/h.
• Flexibilní čtyřvrstvé potrubí 200 mm.
• Předfiltr pro uhlíkový filtr 200 mm (2 ks).
• Controller 69 Pro pro řízení podle VPD a ovládání přes aplikaci.

Parametry

• Průměr potrubí: 200 mm
• Celkový průtok vzduchu: 807 CFM (1371 m3/h)
• Hlučnost: 39 dBA
• Statický tlak: 746 Pa
• Maximální příkon: 180 W
• Průměrná spotřeba: 78 W
• Napětí: 100-240V AC
• Stupeň krytí: IP44
• Rozměry ventilátoru: 21,7 x 30,2 x 12,3 cm
• Počet stupňů rychlosti přiloženého ovladače: 10
• Délka kabelu k ovladači: 3,05 m (120 in)
• Délka napájecího kabelu: 2,44 m (96 in)
• Životnost dvojitých kuličkových ložisek: 67 000 hodin

Na co si dát pozor

• Chytrý regulátor se dokupuje zvlášť. Pro ovládání přes aplikaci a řízení podle teploty, vlhkosti a VPD je potřeba Controller 69 Pro nebo AI+.
