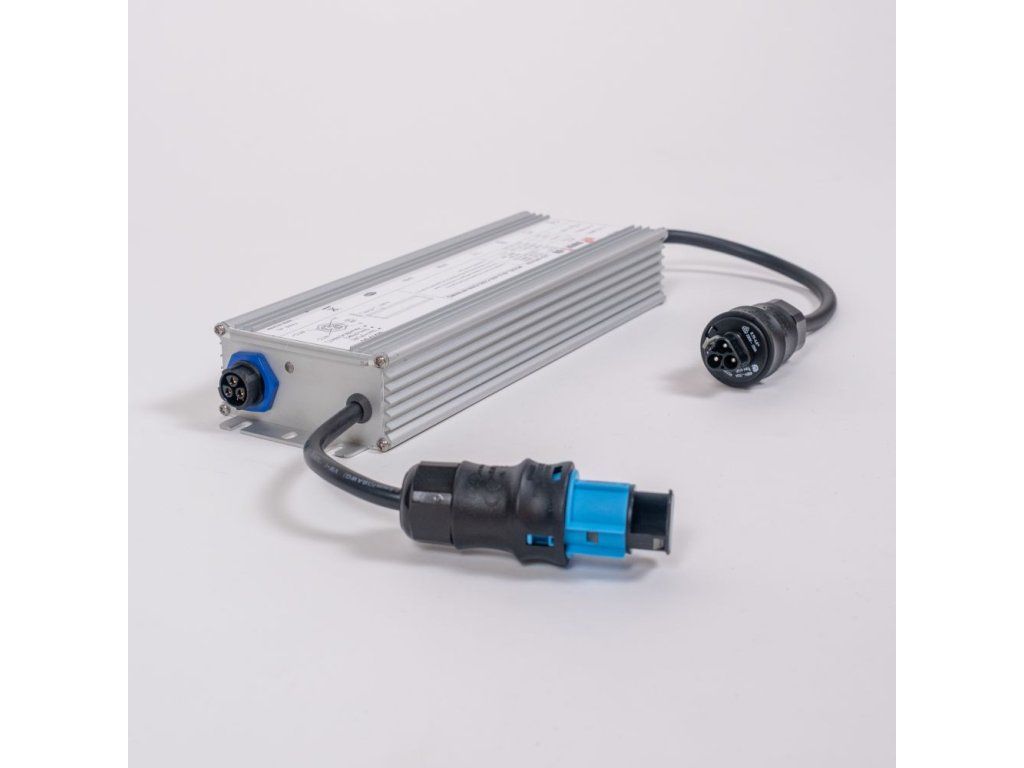

SANlight Driver Set STIXX 2, 270W (AI5105)

Detailní popis produktu

SANlight Driver Set STIXX 2, 270W je Smart Driver pro lineární svítidla STIXX 2-60. Tři svítidla napájí na plný výkon stejně jako 160W verze, ale díky výstupnímu proudu 7 A nabízí větší rezervu pro případné rozšíření sestavy. Další připojená svítidla pak pracují se sníženým výkonem.

Driver je určen výhradně pro řadu STIXX 2 a dodává se samostatně, bez svítidel, kabelů a terminačních záslepek. Pro zprovoznění sestavy potřebujete svítidla STIXX 2-60.

Využití a výběr výkonové verze

Na plný výkon zvládne driver tři svítidla STIXX 2-60. Pokud plánujete postupné rozšíření řetězce a nepotřebujete všechna svítidla provozovat naplno, poskytne 270W verze potřebnou proudovou rezervu. Pro šest svítidel STIXX 2-60 na plný výkon je určen 530W driver.

Kompatibilita a připojení

• Kompatibilní jsou svítidla SANlight STIXX 2-60 a Undercanopy STIXX 2-60. Na plný výkon lze připojit tři svítidla.
• Pro nepoužité DC porty slouží terminační záslepka SANlight (AI5010).
• Stmívání zajišťují stmívače SANlight M-Dimmer a Bluetooth Dimmer, případně signál 0-10V. Připojují se do modrého konektoru na driveru a regulují celou sestavu najednou.
• Více svítidel lze propojit pomocí prodlužovacích kabelů a rozbočovačů M19 (5 PIN) z příslušenství STIXX.

Driver není kompatibilní s ostatními řadami STIXX, tedy 3-80, 4-100, 5-120 a 6-150. Na jednom driveru je nutné používat stejná svítidla; modely STIXX nelze vzájemně kombinovat. Nehodí se ani pro STIXX 50, který má vlastní zdroj a odlišnou kabeláž, ani pro svítidla EVO a FLEX II s jiným konektorem a napájením.

Stmívání a provoz s menším počtem svítidel

Smart Driver rozpozná počet připojených svítidel a přizpůsobí jim výkon. Sestavu lze začít například jedním svítidlem a další postupně doplňovat. Dokud nepřekročíte počet svítidel určený pro plný výkon, pracuje každé STIXX 2-60 naplno.

Parametry

• Typ: napájecí driver (Smart Driver) pro řadu STIXX
• Maximální výstupní výkon: 270 W
• Určeno pro: svítidla STIXX 2-60, pouze stejná řada
• Počet svítidel na plný výkon: tři, 3 x 47 W = 141 W
• Jmenovitý příkon jednoho svítidla: 47 W
• Maximální výstupní proud: 7,0 A
• Typické výstupní napětí: 38 V DC
• Rozměry (D x Š x V): 281 x 90 x 41,5 mm
• Hmotnost: 1,92 kg
• Vstupní napětí: 120-240/277 V AC, 50/60 Hz
• Stmívání: modrý konektor na driveru, M-Dimmer, Bluetooth Dimmer nebo 0-10V
• Nevyužité DC porty: terminační záslepka
• Voděodolnost konektoru M19 na svítidle: IP68

Na co si dát pozor

• Nepoužité DC porty musí být osazené terminační záslepkou. Bez záslepky může dojít k poškození systému; záslepka AI5010 není součástí driveru ani svítidla.
• Síťová zástrčka driveru není voděodolná. Konektor M19 na svítidle má krytí IP68, ale zástrčku chraňte před vodou.
• Více driverů neskládejte na sebe. Mezi jednotlivými drivery ponechte minimálně 10 mm.
