SANlight Driver Set STIXX 3/6, 200W (AI5101)

Detailní popis produktu

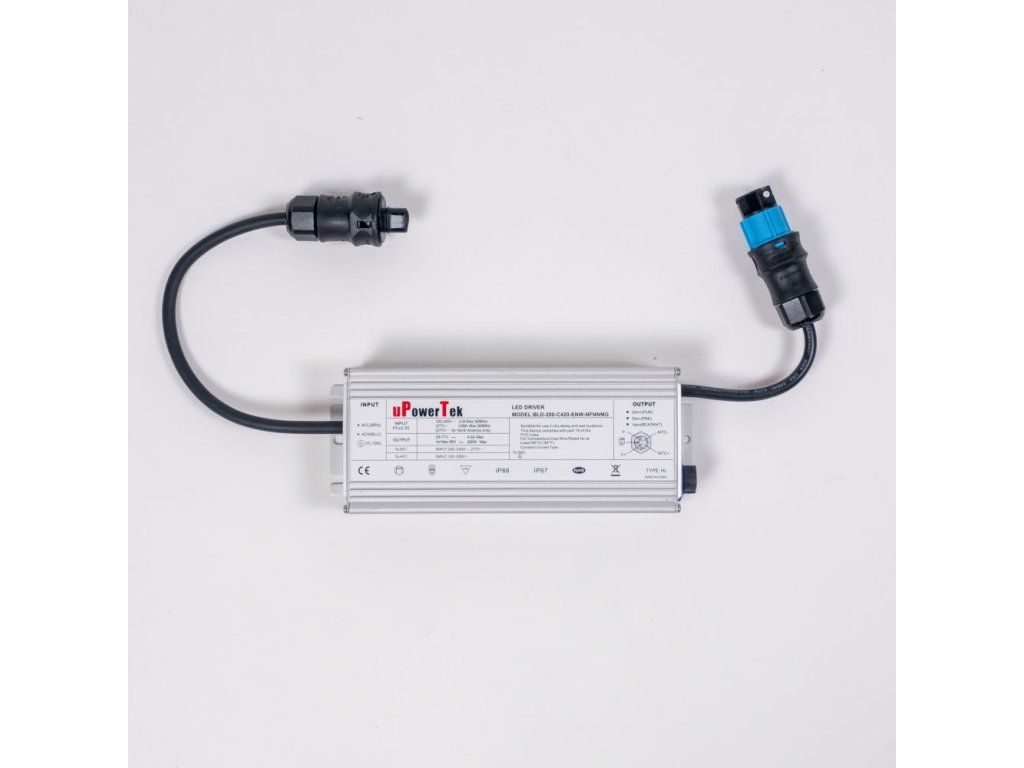

SANlight Driver Set STIXX 3/6, 200W je Smart Driver pro napájení svítidel řady STIXX 3 nebo STIXX 6. Hodí se pro jednu delší instalaci se svítidlem STIXX 6-150, případně pro dvojici svítidel STIXX 3-80.

Driver se dodává samostatně, bez svítidel a kabeláže. Připojená svítidla bez něj nefungují a na jednom driveru musí být vždy pouze jedna řada se stejnými modely.

Parametry

• Typ: napájecí driver (Smart Driver) pro řadu STIXX
• Maximální výstupní výkon: 200 W
• Určeno pro: svítidla STIXX 3-80 nebo STIXX 6-150 (vždy jen jednu řadu)
• Na plný výkon: dvě svítidla 3-80 (140 W) nebo jedno 6-150 (141 W)
• Jmenovitý příkon jednoho svítidla: 70 (3-80) nebo 141 (6-150) W
• Max. výstupní proud: 3,5 A
• Typ. výstupní napětí: 57 V DC
• Rozměry (D x Š x V): 231 x 90 x 41,5 mm
• Hmotnost: 1,6 kg
• Vstupní napětí: 120-240/277 V AC, 50/60 Hz

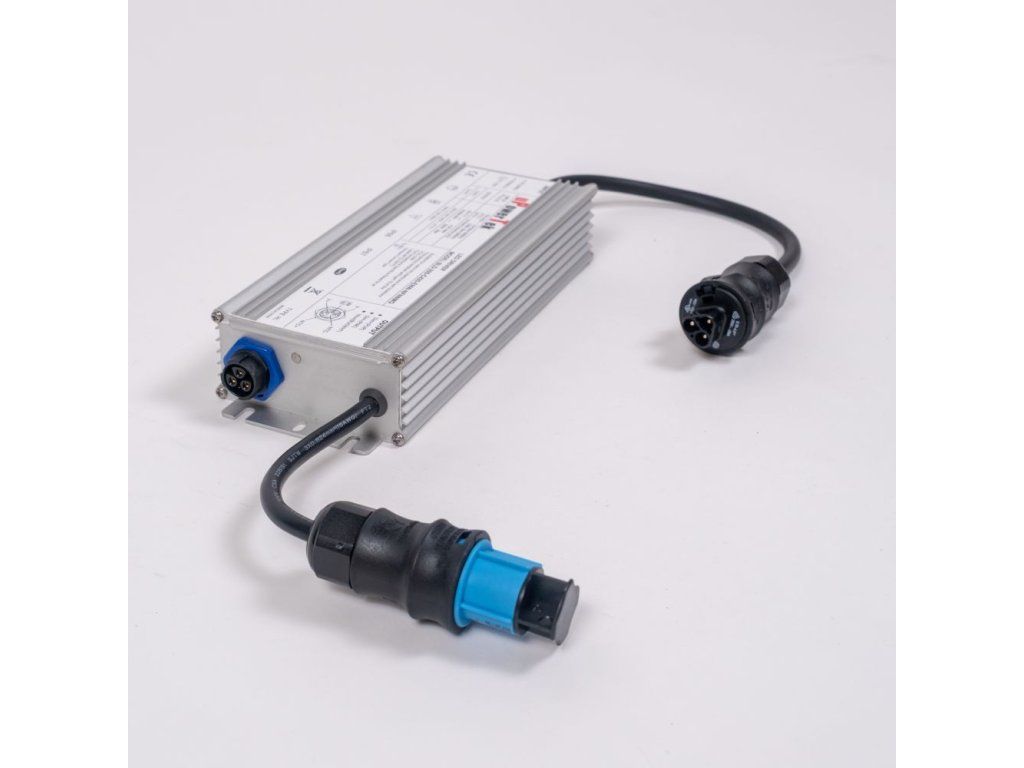

• Stmívání: modrý konektor na driveru (M-Dimmer, Bluetooth Dimmer nebo 0-10V)
• Nevyužité DC porty: terminační záslepka (povinné)
• Voděodolnost: konektor M19 na svítidle IP68; síťová zástrčka driveru voděodolná není

Kompatibilní svítidla a příslušenství

• Svítidla SANlight STIXX 3-80 – na plný výkon dvě svítidla – nebo STIXX 6-150 – na plný výkon jedno svítidlo. Vždy se používá pouze jedna řada.
• Undercanopy STIXX 3-80 a Undercanopy STIXX 6-150, tedy podstropní verze stejných řad.
• Terminační záslepka SANlight (AI5010) pro uzavření nepoužitých DC portů.
• Stmívače SANlight M-Dimmer a Bluetooth Dimmer, případně signál 0-10V přes modrý konektor na driveru.
• Prodlužovací kabely a rozbočovače M19 (5 PIN) z příslušenství STIXX pro propojení více svítidel.

Počet svítidel podle řady

Výkon 200W umožňuje na plný výkon připojit dvě svítidla STIXX 3-80, nebo jedno svítidlo STIXX 6-150. Rozdíl vychází z příkonu jednotlivých modelů: 3-80 má 70 W a 6-150 má 141 W. Pro tři svítidla 3-80 je určená silnější 240W verze.

Stmívání a propojení svítidel

Stmívání se zapojuje do modrého konektoru na driveru. Použít lze M-Dimmer, Bluetooth Dimmer SANlight nebo signál 0-10V; jas všech připojených svítidel se pak mění současně. Stejná svítidla lze propojit pomocí prodlužovacích kabelů a rozbočovačů M19.

Omezení kompatibility

Na jeden driver se nesmí kombinovat STIXX 3-80 a STIXX 6-150 ani jiné modely s odlišným příkonem. Driver není určen pro ostatní řady STIXX 2-60, 4-100 a 5-120. Nekompatibilní jsou také STIXX 50, který má vlastní zdroj a jinou kabeláž, a svítidla EVO a FLEX II s odlišným konektorem i napájením.

Na co si dát pozor

• Nepoužité DC porty vždy uzavřete terminační záslepkou AI5010. Bez záslepky může dojít k poškození systému a záslepka není součástí driveru ani svítidel.
• Síťovou zástrčku chraňte před vlhkostí. Konektor M19 na svítidle má krytí IP68, síťová zástrčka driveru voděodolná není.
• Mezi více drivery ponechte alespoň 10mm odstup a nestohujte je na sebe. Tím dodržíte požadované uspořádání sestavy.
