AC Infinity CLOUDLINE A4, Tichý potrubní ventilátor s regulátorem otáček, 100 mm

Detailní popis produktu

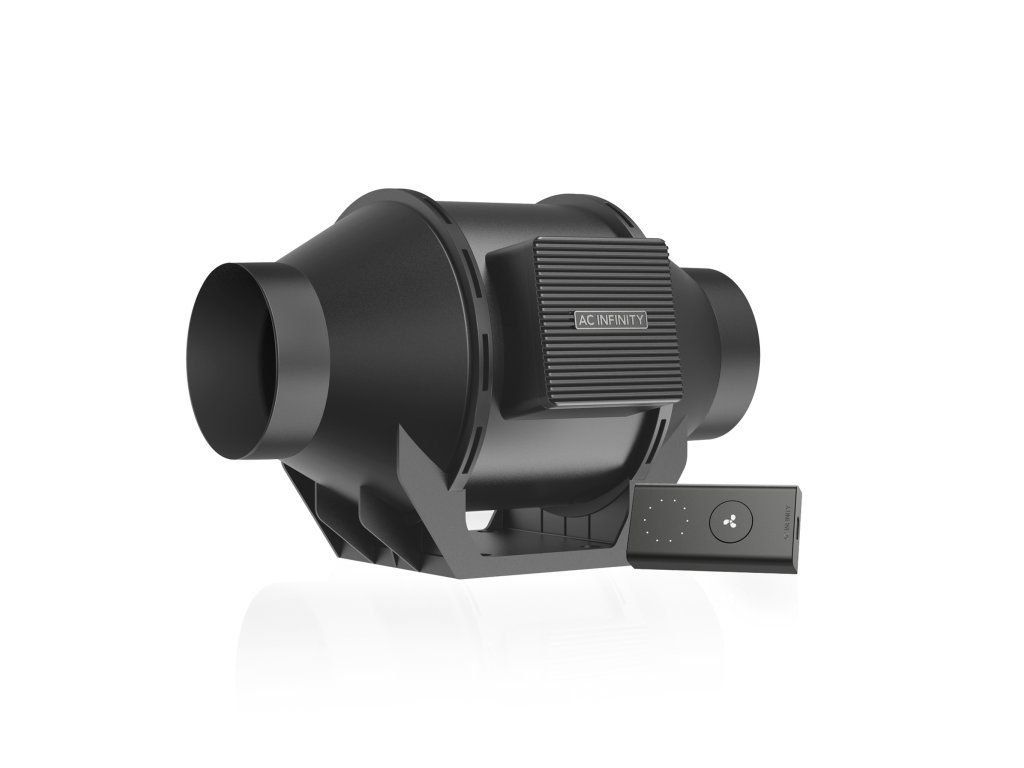

AC Infinity CLOUDLINE A4 je kompaktní potrubní ventilátor pro menší pěstební stany, boxy na klíčení a sadbu, jednotlivé rostliny i technické nebo serverové skříně. Pracuje s potrubím o průměru 100 mm a nabízí průtok 280 m3/h (165 CFM), takže se hodí tam, kde není potřeba výkon větších modelů.

Jde o dostupnější provedení řady CLOUDLINE se stejnou technologií EC motoru a konstrukcí se smíšeným prouděním jako u vyšších řad. Součástí je kabelový 10rychlostní ovladač, ventilátor proto funguje samostatně bez aplikace.

Ovládání a připojení k UIS

Kabel o délce 1,83 m připojuje ventilátor k dodanému ovladači s vypínačem a 10 stupni nastavení rychlosti. Řídicí kabel je kompatibilní s platformou UIS. Po připojení ke smart controlleru Controller 69 Pro nebo AI+ lze otáčky řídit podle teploty, vlhkosti a VPD a využít ovládání přes aplikaci. Controller se prodává samostatně. CLOUDLINE A4 je pro UIS připravený a nevyžaduje adaptér.

Konstrukce a provoz

EC motor s PWM regulací udržuje plynulý chod i při nízkých otáčkách. Konstrukce se smíšeným prouděním a statorová lopatka vytvářejí statický tlak 324 Pa. Motorovou skříň s oběžným kolem lze oddělit od montážního rámu a usnadnit tak čištění. Dvojitá kuličková ložiska s životností 67 000 hodin umožňují vodorovnou i svislou montáž. Krytí IP44 chrání ventilátor před prachem a stříkající vodou.

Volba velikosti a sestavy

A4 má v řadě CLOUDLINE nejnižší průtok, proto je určený především pro menší prostory. Potřebný výkon zjistíte tak, že objem prostoru v m3 vypočítáte jako šířku × hloubku × výšku a vynásobíte jej 60 pro jednu výměnu vzduchu za minutu. K výsledku připočítejte odpor příslušenství: filtr přibližně 60 %, potrubí 20 %, tlumič 20 % a teplo od LED až 50 %. Nakonec přidejte 25% rezervu. Pokud výsledek přesáhne výkon 280 m3/h, je vhodnější výkonnější model.

Oproti CLOUDLINE S4 má A4 stejný průměr 100 mm a stejný typ kabelového ovladače, ale kratší kabel k ovladači: 1,83 m oproti 3,05 m. Nabízí průtok 165 CFM oproti 205 CFM a hlučnost 29 dBA oproti 28 dBA, což odpovídá jeho dostupnějšímu provedení.

Příslušenství pro potrubí 100 mm

• Uhlíkový filtr AC Infinity DCF4 (100 mm) má stejný průměr jako ventilátor a maximální průtok 357 m3/h.
• Flexibilní čtyřvrstvé potrubí 100 mm slouží k propojení ventilátoru s filtrem a výfukem.
• Tlumič hluku (silencer) 100 mm dále snižuje hlučnost celé sestavy.
• Předfiltr pro uhlíkový filtr 100 mm (2 ks) chrání uhlíkovou náplň.
• Controller 69 Pro umožní řízení A4 podle VPD a ovládání přes aplikaci.

Parametry

• Průměr potrubí: 100 mm
• Celkový průtok vzduchu: 165 CFM (280 m3/h)
• Hlučnost: 29 dBA
• Statický tlak: 324 Pa
• Maximální otáčky: 2800 RPM
• Maximální příkon: 35 W
• Průměrná spotřeba: 18 W
• Napětí: 100-240V AC
• Stupeň krytí: IP44
• Rozměry ventilátoru: 19,0 x 30,2 x 17,6 cm
• Délka kabelu k ovladači: 1,83 m

Na co si dát pozor

• Příslušenství musí mít průměr 100 mm. Filtr a potrubí s jiným průměrem nelze k A4 zvolit jako přímou sestavu.
• Filtr snižuje skutečný průtok. Odpor uhlíkové náplně je potřeba zahrnout do výpočtu požadovaného výkonu.
• Řízení přes aplikaci vyžaduje smart controller. Controller 69 Pro nebo AI+ není součástí balení.
