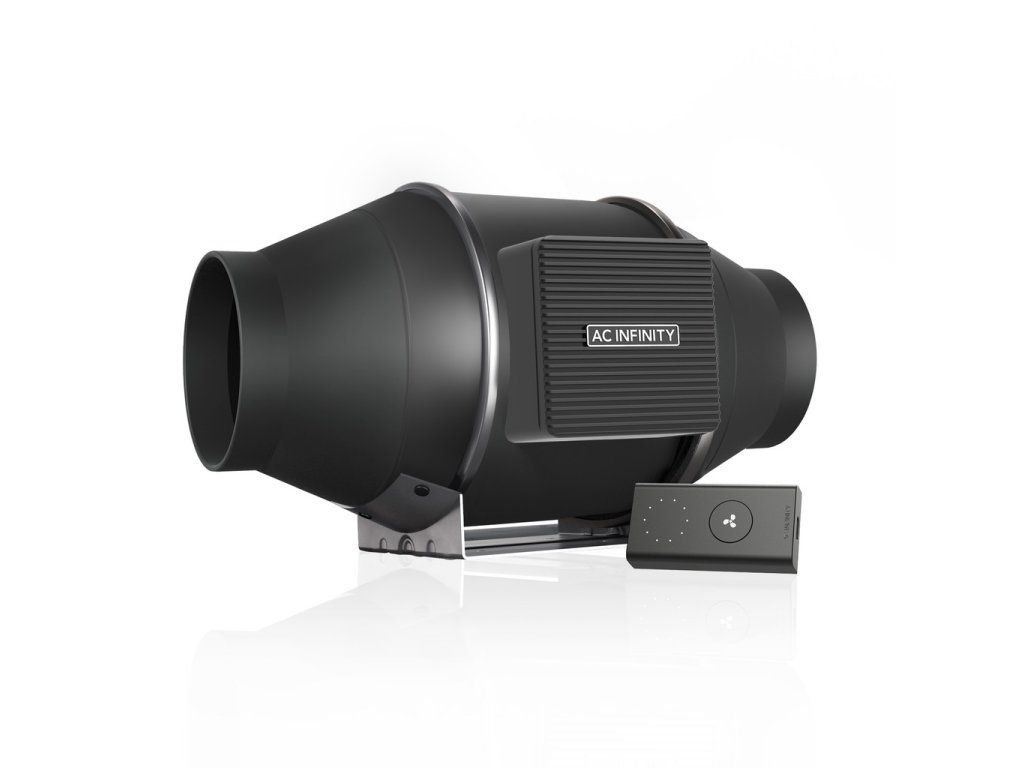

AC Infinity CLOUDLINE S4, Tichý potrubní ventilátorový systém s regulátorem rychlosti, 100mm

Detailní popis produktu

AC Infinity CLOUDLINE S4 je potrubní ventilátor pro 100mm vzduchotechniku, který kombinuje průtok 348 m3/h (205 CFM) s hlučností 28 dBA. Hodí se tam, kde je potřeba účinnější výměna vzduchu při zachování klidného provozu.

Oproti modelu A4 nabízí vyšší průtok a nižší hlučnost. Rozdíl není v typu ovládání: oba modely používají kabelový ovladač, S4 však přidává delší kabel a větší výkonovou rezervu pro filtr nebo delší potrubní trasu.

Ovládání a připojení k UIS

Součástí je 10rychlostní kabelový ovladač připojený kabelem o délce 3,05 m (120 in). Ventilátor tak funguje samostatně bez aplikace. Řídicí kabel je kompatibilní s platformou UIS, takže jej lze místo ovladače zapojit přímo do UIS portu smart controlleru Controller 69 Pro nebo AI+.

Po připojení smart controlleru lze otáčky řídit podle teploty, vlhkosti a VPD a využít ovládání přes aplikaci. CLOUDLINE S4 je pro UIS připravený nativně a nepotřebuje adaptér.

Motor a konstrukce

EC motor s řízením PWM pracuje plynule i při nízkých otáčkách. Konstrukce se smíšeným prouděním a statorovou lopatkou udržuje statický tlak 223 Pa, což je důležité při zapojení uhlíkového filtru nebo delšího potrubí.

Dvojitá kuličková ložiska mají životnost 67 000 hodin. Ventilátor lze namontovat vodorovně i svisle, motorovou skříň oddělit pro čištění a krytí IP44 poskytuje ochranu proti prachu a vodě.

Porovnání s modelem A4

Oba ventilátory mají průměr 100 mm a stejný typ přiloženého kabelového ovladače. CLOUDLINE S4 má kabel k ovladači dlouhý 3,05 m oproti 1,83 m u A4 a dosahuje 205 CFM při 28 dBA, zatímco A4 nabízí 165 CFM při 29 dBA. V metrických jednotkách jde o 348 m3/h u S4 a 280 m3/h u A4.

Dimenzování ventilační sestavy

Uhlíkový filtr zvyšuje potřebný průtok přibližně o 60 % kvůli odporu filtrační náplně. S4 má díky průtoku 348 m3/h větší rezervu než A4, takže po započtení filtru, potrubí a 25% rezervy pokryje při stejném výpočtu o něco větší objem.

Pro orientační výpočet použijte vzorec: objem v m3 × 60, dále započítejte odpor příslušenství a přidejte 25% rezervu.

Komponenty pro 100mm systém

• Uhlíkový filtr AC Infinity DCF4 (100 mm) s maximálním průtokem 357 m3/h.
• Flexibilní čtyřvrstvé potrubí 100 mm.
• Tlumič hluku (silencer) 100 mm.
• Předfiltr pro uhlíkový filtr 100 mm (2 ks).
• Controller 69 Pro pro řízení podle VPD a ovládání přes aplikaci.

Parametry

• Průměr potrubí: 100 mm
• Celkový průtok vzduchu: 205 CFM (348 m3/h)
• Hlučnost: 28 dBA
• Statický tlak: 223 Pa
• Maximální otáčky: 2800 RPM
• Maximální příkon: 28 W
• Průměrná spotřeba: 21 W
• Napětí: 100-240V AC
• Stupeň krytí: IP44
• Rozměry ventilátoru: 18,8 x 30,3 x 17,6 cm
• Délka kabelu k ovladači: 3,05 m

Na co si dát pozor

• Pro ovládání přes aplikaci je potřeba smart controller. Přiložený kabelový ovladač pracuje samostatně v 10 úrovních, zatímco řízení podle VPD a aplikace vyžadují Controller 69 Pro nebo AI+.
• Při návrhu sestavy započítejte odpor příslušenství. Uhlíkový filtr zvyšuje potřebný průtok přibližně o 60 % a k výsledku je nutné přidat 25% rezervu.
