TD Silent 800/200 3V tříotáčkový ventilátor

Detailní popis produktu

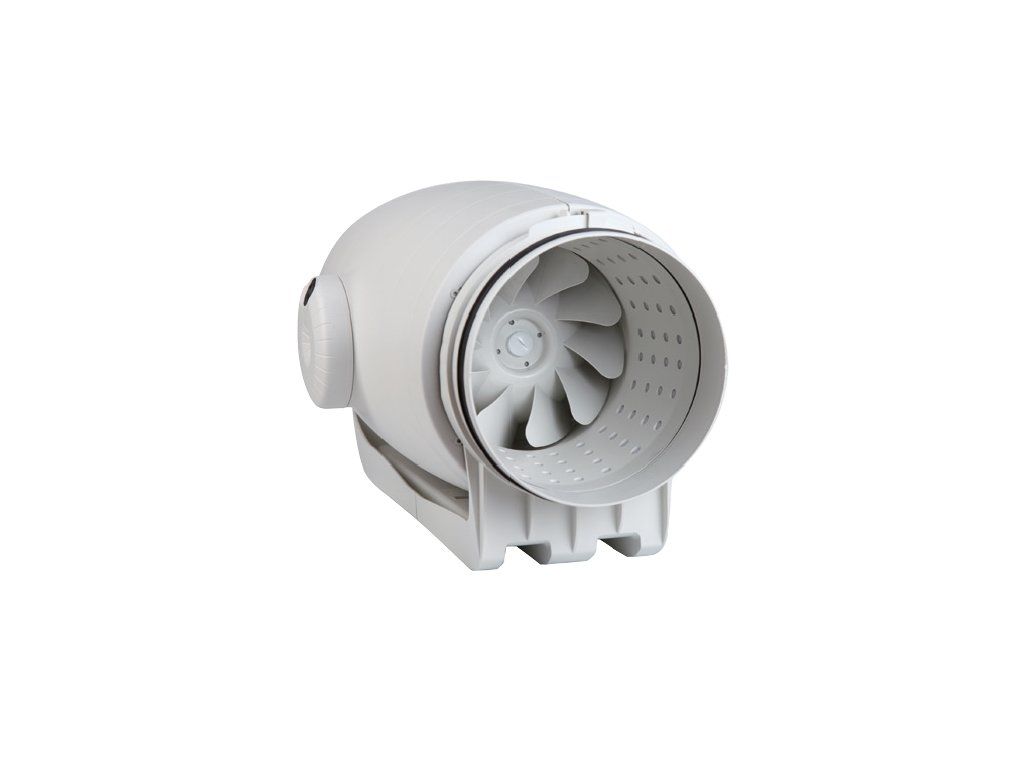

TD Silent 800/200 3V je diagonální ventilátor pro kruhové potrubí s tříotáčkovým motorem. Hodí se pro instalace, kde je důležitý stabilní odtah vzduchu, nízká hlučnost a možnost přizpůsobit výkon aktuálním potřebám.

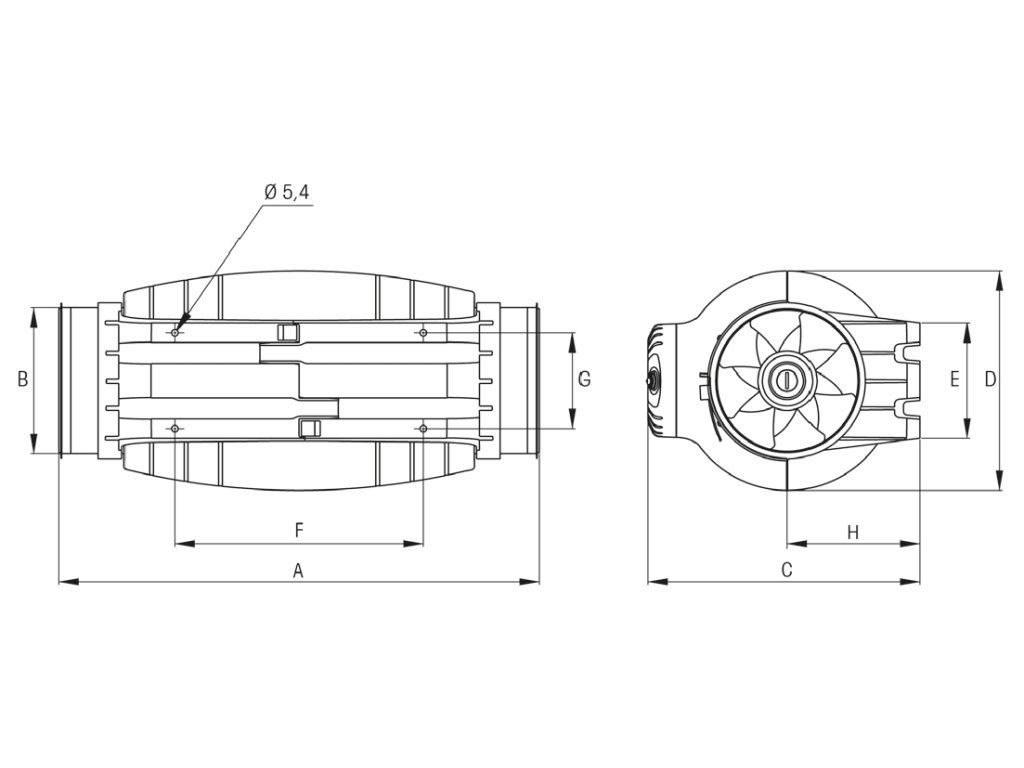

Plastová skříň se skládá z montážní konzole pro upevnění na stěnu nebo strop, hlukového absorbéru a motorové části. Motor lze snadno demontovat pomocí rychloupínacích spon. Připojovací hrdla jsou vybavena gumovým těsněním.

Konstrukce a řízení otáček

Ventilátor TD Silent 800/200 3V používá trojí vinutí pro tři rychlosti. Motor chrání tepelná pojistka proti přetížení, vinutí má tropikalizační úpravu a izolaci třídy B. Kuličková ložiska jsou opatřena tukovou náplní na dobu životnosti.

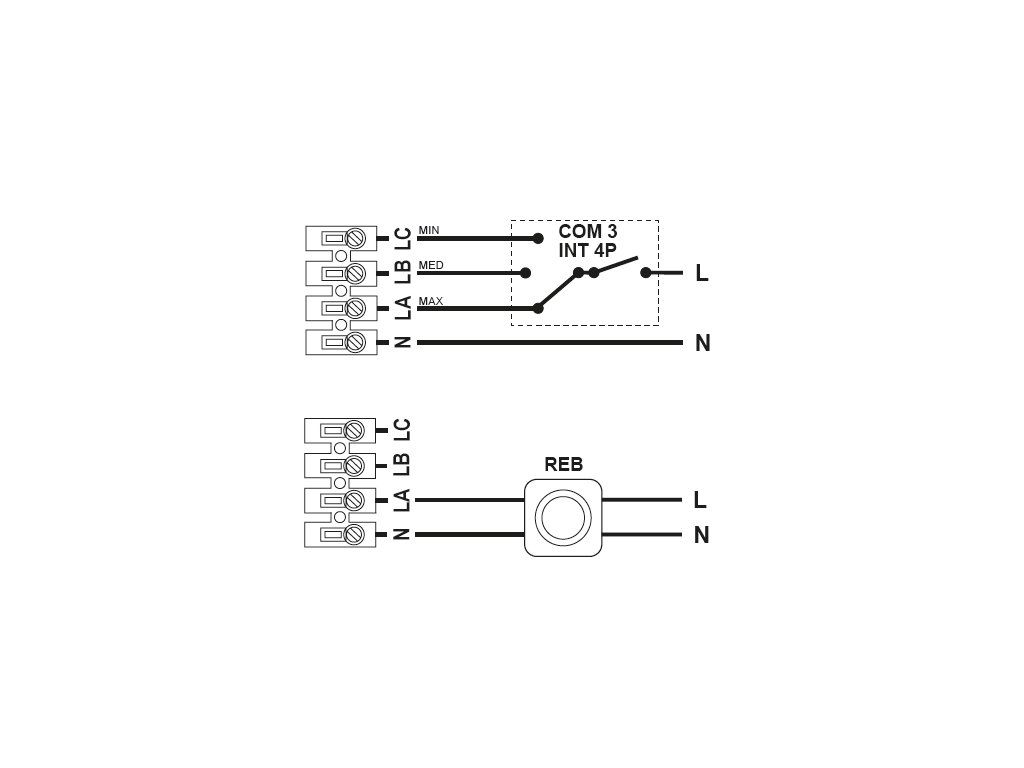

Svorkovnice je umístěná na skříni ventilátoru a lze ji otočit o 360°, takže kabel připojíte z libovolného směru. Regulaci zajišťují regulátory COM 3 nebo INT 4P. Pro plynulou regulaci lze použít regulátor REB, pětistupňovou regulaci umožňuje regulátor REV.

Montáž a připojení

Ventilátor lze namontovat v libovolné poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.

Parametry

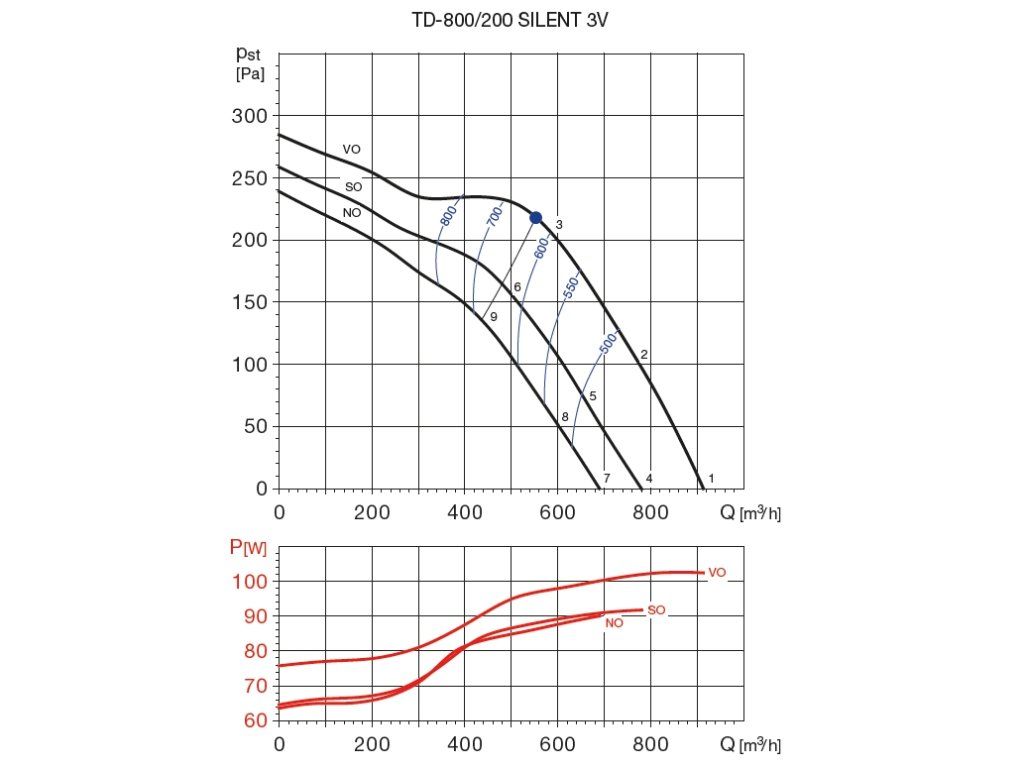

• Průtok vzduchu: 910/780/690 m³/h
• Otáčky: 2170/1870/1660 ot./min
• Průměr potrubí: 200 mm
• Výkon: 102/92/90 W
• Napětí: 230 V
• Proud: 0,50/0,47/0,46 A
• Hlučnost: 20/19 dB
• Krytí motoru: IP44
• Maximální teplota: -20 až +60 °C
• Napájecí frekvence: 50 Hz

Dokumentace

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
• Dodržte provozní teplotu -20 až +60 °C. Jde o maximální teplotní rozsah uvedený pro ventilátor.
