TD Silent 500/150-160

Detailní popis produktu

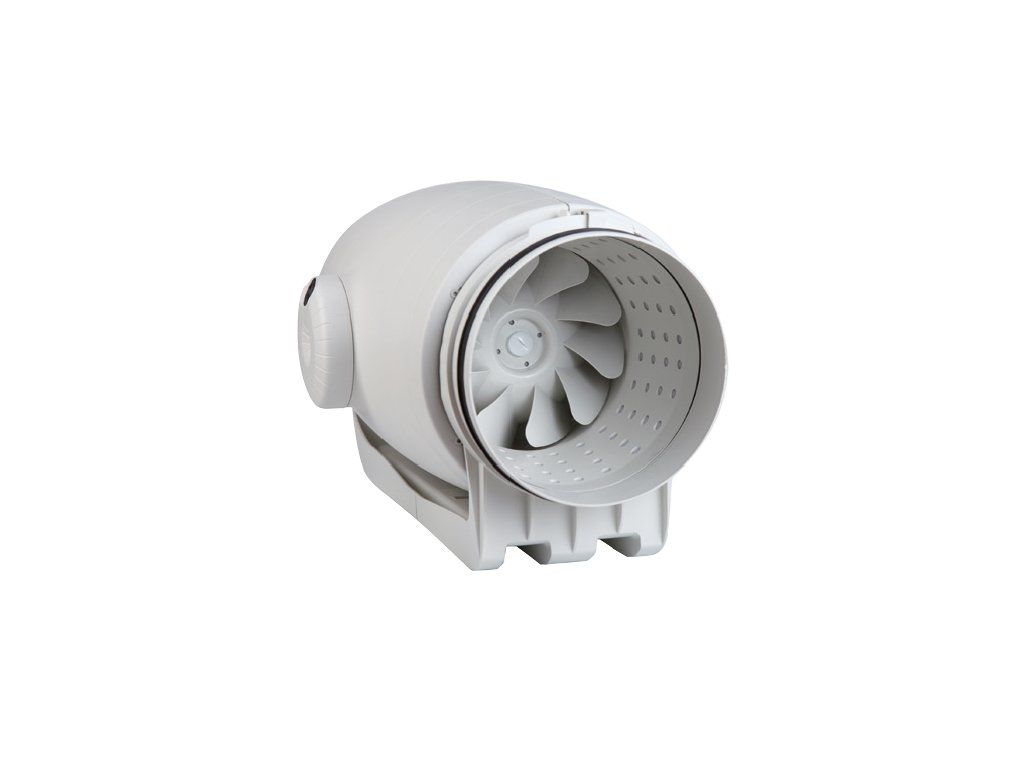

TD Silent 500/150-160 je diagonální ventilátor do kruhového potrubí, který kombinuje spolehlivý provoz s nízkou hlučností. Hodí se tam, kde je důležitý účinný odtah vzduchu, snadná montáž a jednoduchý servis.

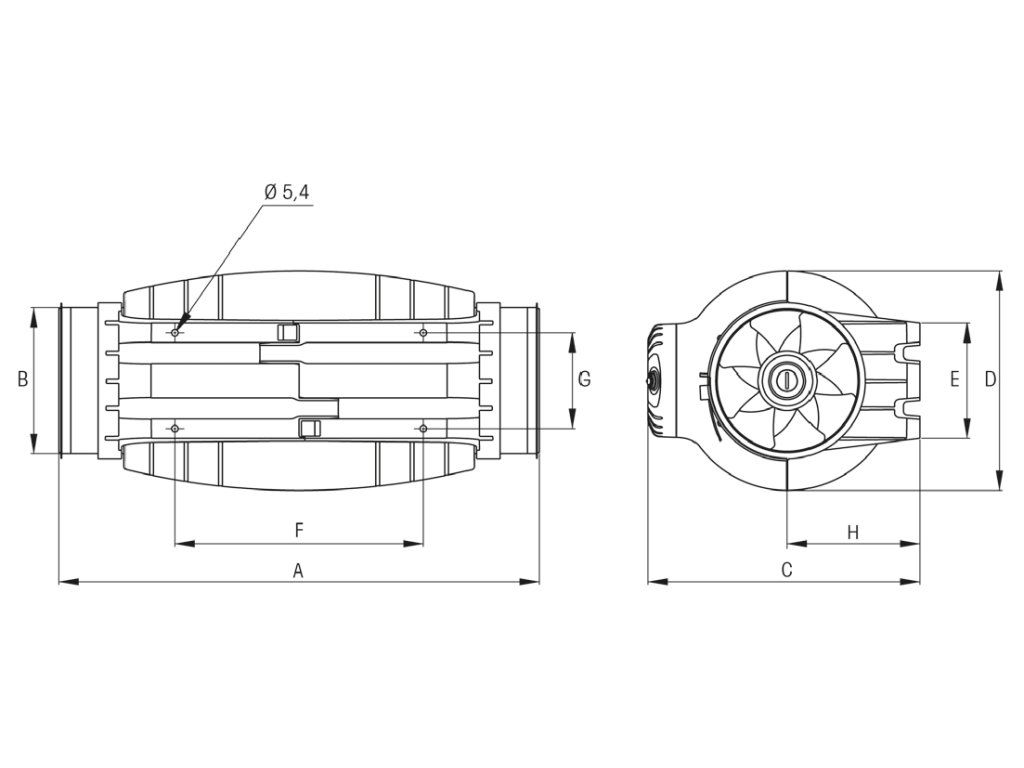

Plastová skříň se skládá z montážní konzole pro upevnění na zeď nebo strop, hlukového absorbéru a motoru. Motorovou část lze snadno demontovat díky rychloupínacím sponám. Připojovací hrdla jsou opatřena gumovým těsněním a svorkovnice na skříni ventilátoru je otočná o 360°, takže kabel lze připojit z libovolného směru.

Regulace otáček

U motorů s trojími otáčkami řady TD 500–1000 SILENT 3V se regulace provádí pomocí COM 3 nebo INT 4P. Pro plynulou regulaci lze použít regulátory REB, případně regulátory REV s pětistupňovou regulací.

Montáž a připojení potrubí

Ventilátor lze namontovat v libovolné poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.

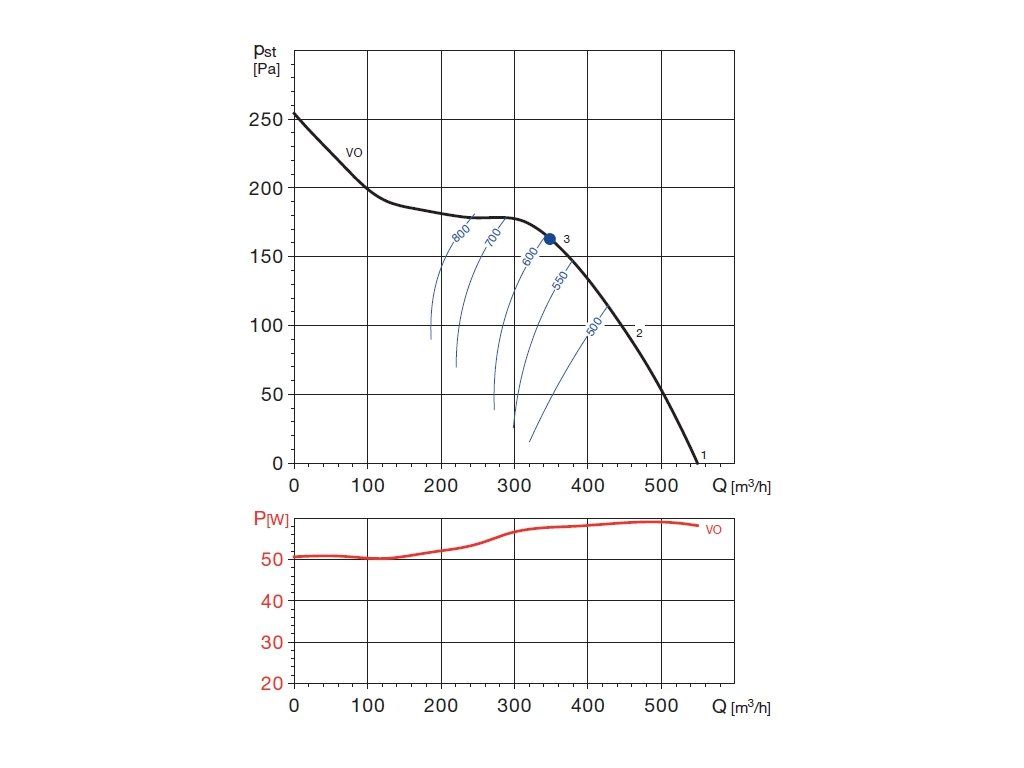

Parametry

• Průtok vzduchu: 550/450/350 m³/h
• Otáčky: 2480/2060/1610 ot./min
• Průměr potrubí: 150/160 mm
• Výkon: 59/50/45 W
• Napětí: 230 V
• Proud: 0,26/0,22/0,20 A
• Hlučnost: 22/17 db(A)
• Max. teplota: 60 °C
• Konstrukce: plastová skříň, hlukový absorbér a motor
• Ložiska: kuličková

Dokumentace

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
• Dodržte maximální teplotu 60 °C. Vyšší teplota překračuje provozní limit ventilátoru.
