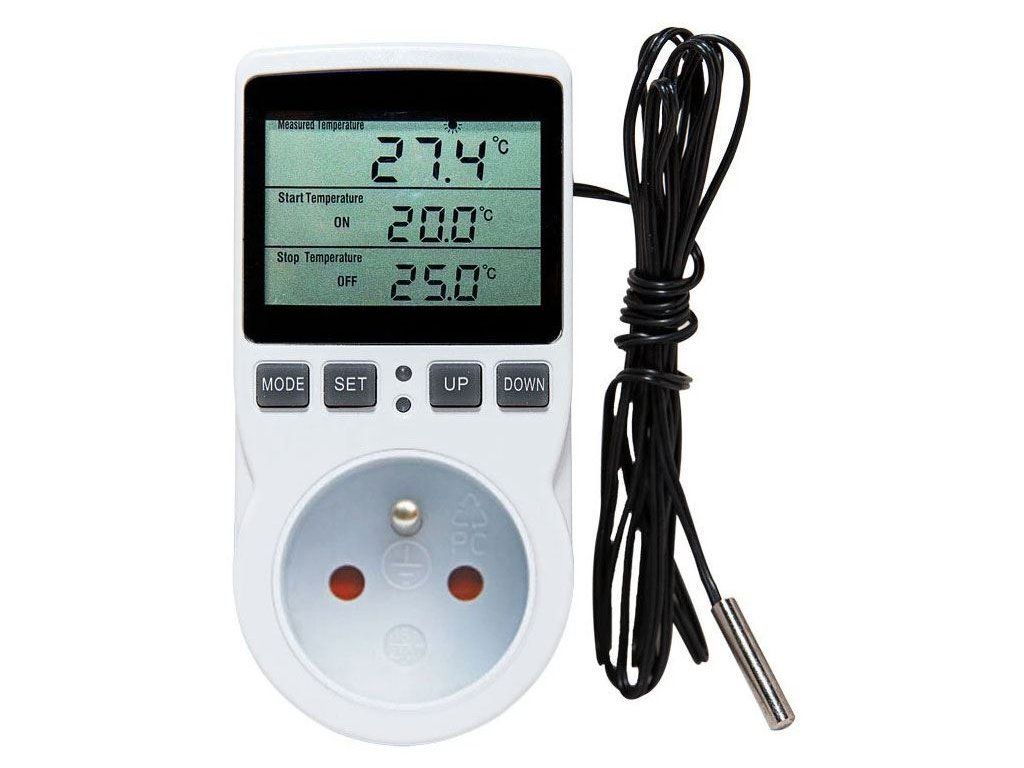

Zásuvkový termostat s časovým spínačem a externím čidlem KT3100

Detailní popis produktu

Zásuvkový termostat s časovým spínačem KT3100 spojuje regulaci teploty s časovým řízením připojeného zařízení. Hodí se pro vytápění i chlazení a lze ho provozovat také bez aktivovaného časovače.

Časový spínač podporuje cyklický provoz, jednorázové zapnutí nebo vypnutí i zapnutí či vypnutí se zpožděním. Termostat pracuje s externím teplotním čidlem na kabelu dlouhém 1,8 m.

Funkce termostatu a časovače

Teplotní regulace a časové programování nelze používat současně. Pokud není splněna teplotní podmínka nebo uplyne nastavený čas, kontakt se rozepne. Stejně se kontakt rozepne také tehdy, když je teplotní podmínka splněna, ale nastavený časovač ještě nedoběhl.

V režimu časování zůstává funkce termostatu zachována. Sepnutý stav signalizuje modrá LED dioda.

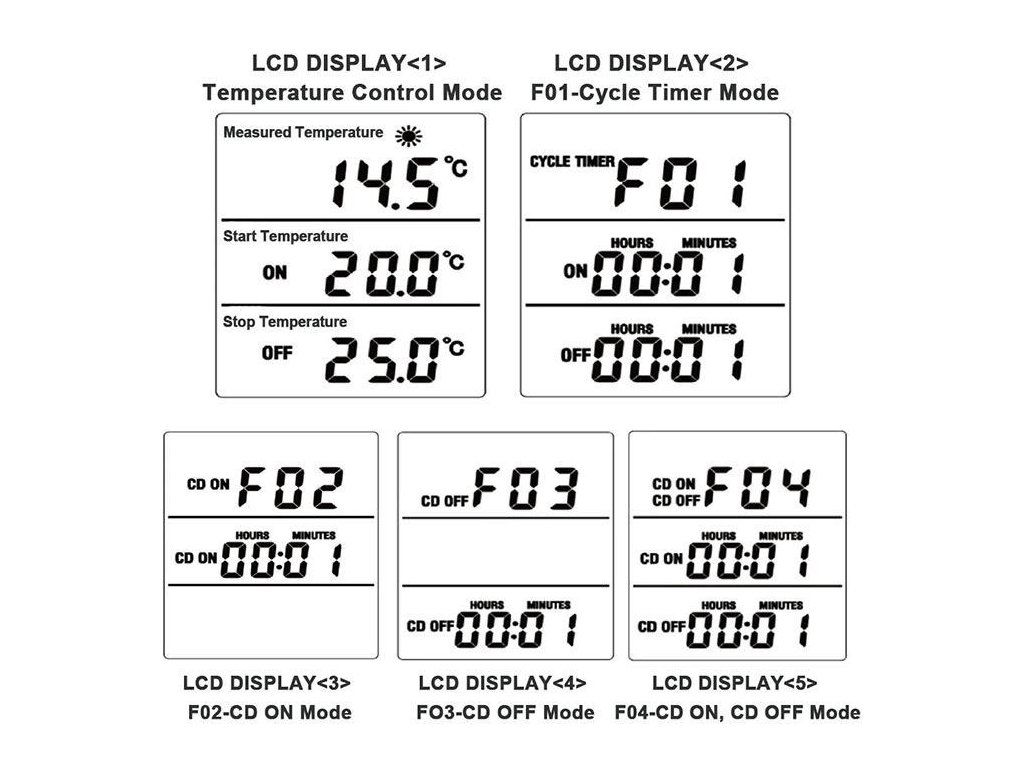

Režimy nastavení

• Termostat bez časového programování: Nastavuje teplotu zapnutí a vypnutí. Hodnoty se upravují tlačítky SET, DOWN a UP. Pod –10°C a nad 100°C je rozlišení nastavení 1°C.
• F01 – cyklické zapínání a vypínání: Nastavuje dobu sepnutí a dobu vypnutí. Zadávají se časové úseky, nikoli konkrétní reálné časy, a cyklus se opakuje.
• F02 – zpožděné zapnutí: Zpoždění lze nastavit v rozsahu 1min–99hod 59min.
• F03 – zpožděné vypnutí: Zpoždění lze nastavit v rozsahu 1min–99hod 59min.
• F04 – jednorázové zapnutí a vypnutí: Lze nastavit časy sepnutí a vypnutí. Po dokončení cyklu se termostat vrátí do výchozího nastavení.

Nastavení a obsluha

1. Po zapojení do zásuvky se termostat spustí v režimu bez časového programování. Displej zobrazuje aktuální teplotu a nastavené teploty zapnutí a vypnutí, přednastavené na ON 20°C a OFF 25°C.
2. Krátkým stiskem tlačítka SET se otevře úprava teplot ON a OFF. Hodnoty se mění tlačítky UP a DOWN a nastavení se potvrzuje krátkým stiskem tlačítka MODE.
3. Je-li nastavená teplota ON nižší než OFF, termostat pracuje v režimu vytápění a nad údajem aktuální teploty bliká symbol sluníčka. Při opačném nastavení pracuje v režimu chlazení a na displeji bliká vločka.
4. Dlouhým stiskem tlačítka SET po dobu 5s lze přepnout jednotky z °C na °F.
5. Krátkým stiskem tlačítka MODE se aktivuje výběr časových režimů F01 až F04. Časy zapnutí a vypnutí se nastavují tlačítky SET, UP a DOWN.
6. Dlouhým stiskem tlačítka MODE po dobu 2s v režimu F01 až F04 se aktivuje časovač. Na displeji poté bliká údaj ON nebo OFF podle aktuálního časového úseku.

Parametry

• Napájení: 100–250VAC 50Hz
• Zatížení: 16A (3680W)
• Odběr v klidu: 0,01mA
• Odběr při sepnutém relé: 0,02mA
• Teplotní rozsah termostatu: –40°C~120°C
• Přesnost: +/-1°C
• Rozlišení teploty: 0,1°C
• Časové rozlišení: 1minuta
• Maximální nastavitelný časový úsek: 99hod 59min
• Maximální odchylka: 10minut / 100hod
• Provoz: inverzní režim pro topení nebo chlazení
• Teplotní čidlo: externí, kabel 1,8m

Na co si dát pozor

• Časovač a termostat nelze používat jako souběžné funkce. Při aktivaci časování se zařízení řídí nastaveným režimem F01 až F04.
