TD Silent 2000/315 3V tříotáčkový ventilátor

Detailní popis produktu

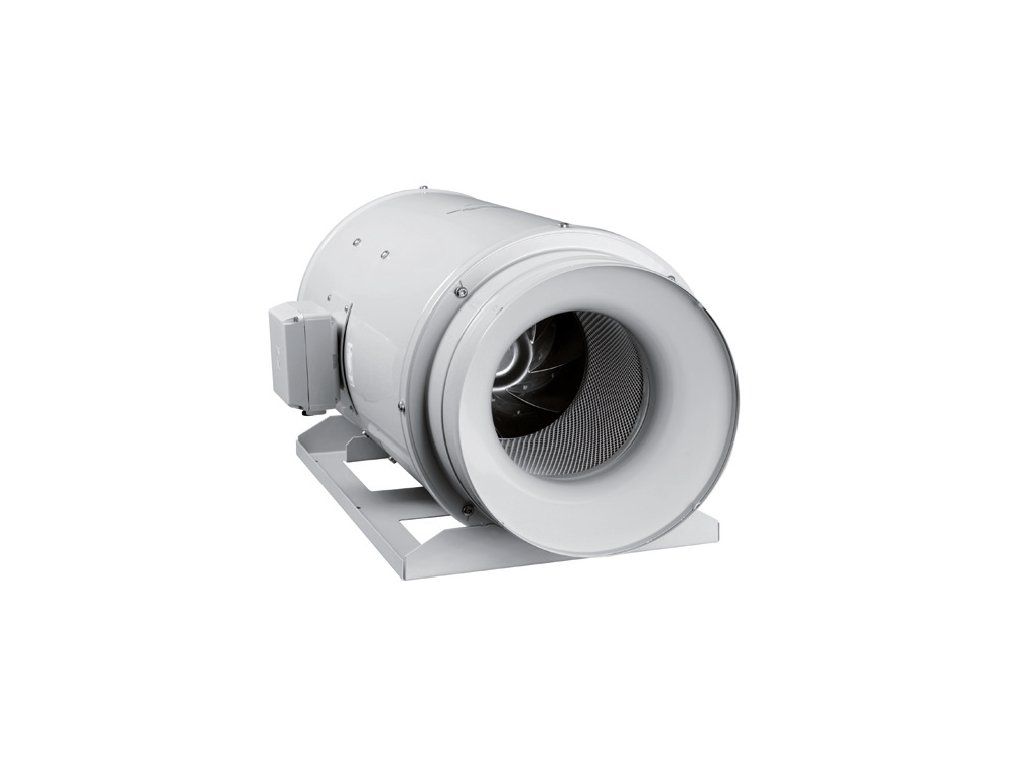

TD Silent 2000/315 3V je diagonální ventilátor pro kruhové potrubí o průměru 315 mm. Hodí se pro instalace, kde je potřeba spolehlivý odtah vzduchu, možnost volby ze tří rychlostí a omezení hluku.

Skříň z galvanizovaného ocelového plechu chrání epoxidový lak a vnitřní zvuková izolace ze skelného vlákna. Konstrukce se skládá z montážní konzole pro instalaci na stěnu nebo strop, hlukového absorbéru a motoru. Motorovou část lze snadno demontovat a aerodynamicky řešené sání pomáhá snižovat hlučnost.

Motor a konstrukce

Dvoupólový jednofázový motor pracuje při napětí 230 V a frekvenci 50/60 Hz. Sériově je vybaven tepelnou pojistkou. Vinutí má ochranu proti vlhkosti, izolaci třídy B a pracovní teplotu -20 až +60 °C. Uzavřená kuličková ložiska obsahují tukovou náplň na dobu životnosti.

U střídavého motoru s trojím vinutím se otáčky přepínají ve třech stupních pomocí regulátorů INTER 4P nebo COM 3. Odnímatelná svorkovnice je umístěna přímo na skříni ventilátoru a zjednodušuje instalaci i zapojení.

Parametry

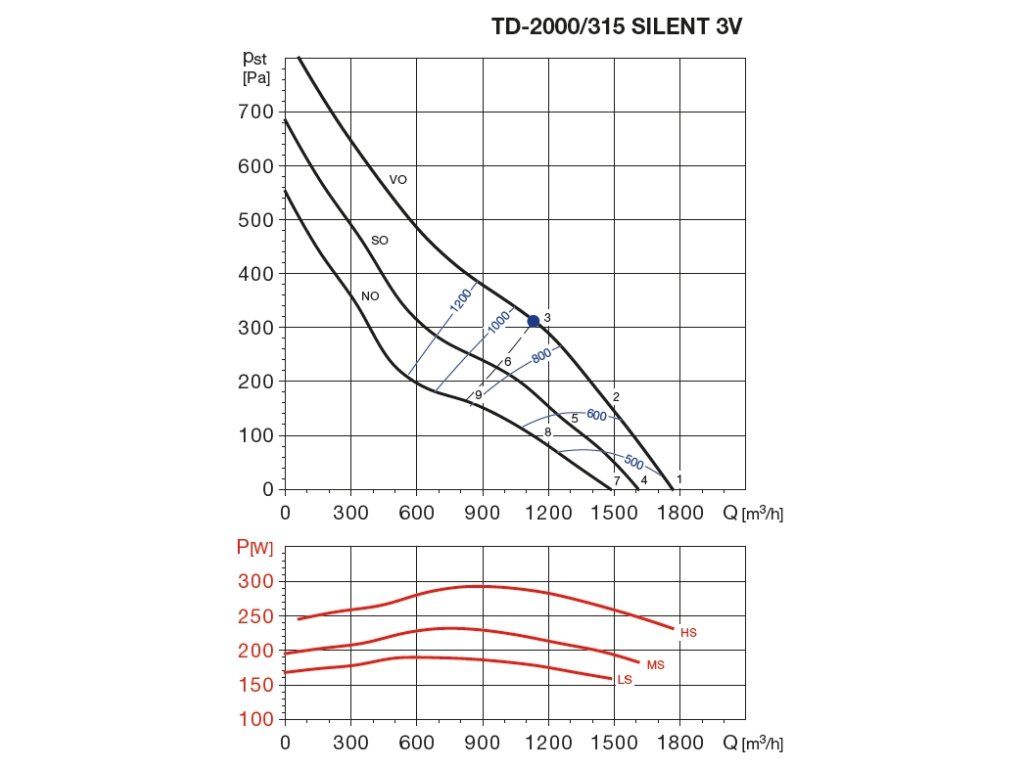

• Průtok vzduchu: 1770/1610/1480 m³/h
• Otáčky: 2670/2490/2240/min
• Průměr potrubí: 315 mm
• Příkon: 204/163/144
• Napětí: 230 V
• Proud: 1.30/1.00/0.80 A
• Hlučnost: 39/33/31 dB
• Krytí motoru: IP44
• Krytí svorkovnice: IP55
• Hmotnost: 25 kg
• Maximální teplota: -40 až +60 °C

Dokumentace

Na co si dát pozor

• Pružné připojení k potrubí je nutné. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
• Montáž je možná v libovolné poloze. Při instalaci je nutné současně zajistit, aby potrubí nezatěžovalo skříň ventilátoru.
