TD Silent 1300/250 3V tříotáčkový ventilátor

Detailní popis produktu

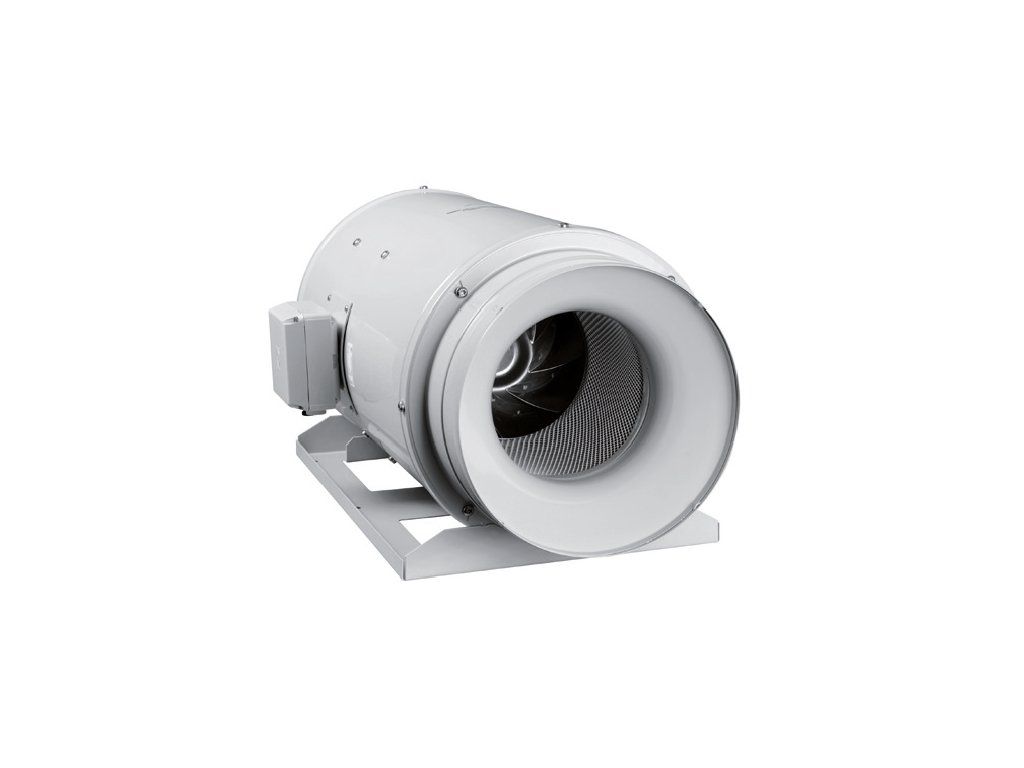

TD Silent 1300/250 3V je diagonální ventilátor pro kruhové potrubí, určený tam, kde je potřeba spolehlivý odtah vzduchu a současně omezení provozního hluku. Ocelová skříň z galvanizovaného plechu má epoxidový lak a zvukovou izolaci ze skelného vlákna.

Konstrukce se skládá z montážní konzole pro instalaci na stěnu nebo strop, hlukového absorbéru a motoru. Motorovou část lze snadno demontovat. Aerodynamicky řešené sání pomáhá snižovat hlučnost ventilátoru.

Motor a regulace otáček

Dvoupólový jednofázový motor pracuje při napětí 230 V a frekvenci 50/60 Hz. Sériově je vybaven tepelnou pojistkou, vinutí má ochranu proti vlhkosti, izolaci třídy B a pracovní teplotu od -20 do +60 °C. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí motoru je IP44.

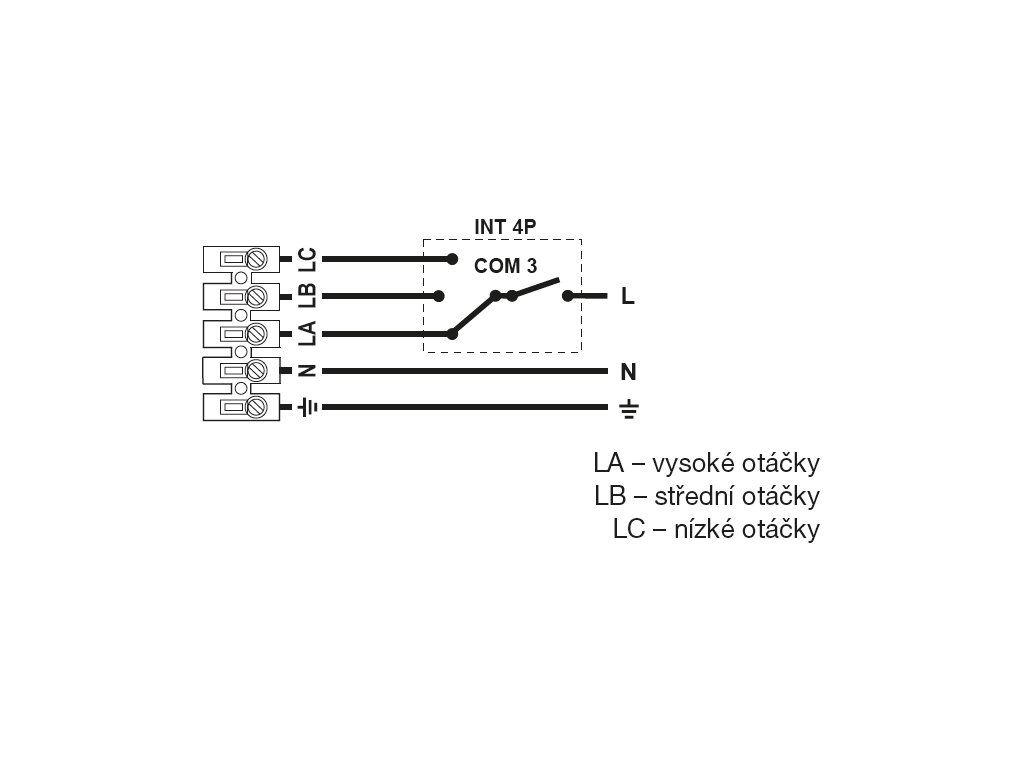

U motoru se třemi vinutími se otáčky přepínají ve třech stupních pomocí regulátorů INTER 4P nebo COM 3.

Instalace a připojení

Odnímatelná svorkovnice je umístěna přímo na skříni ventilátoru. Instalace i zapojení jsou jednoduché a svorkovnice má krytí IP55. Ventilátor lze namontovat v libovolné poloze.

Parametry

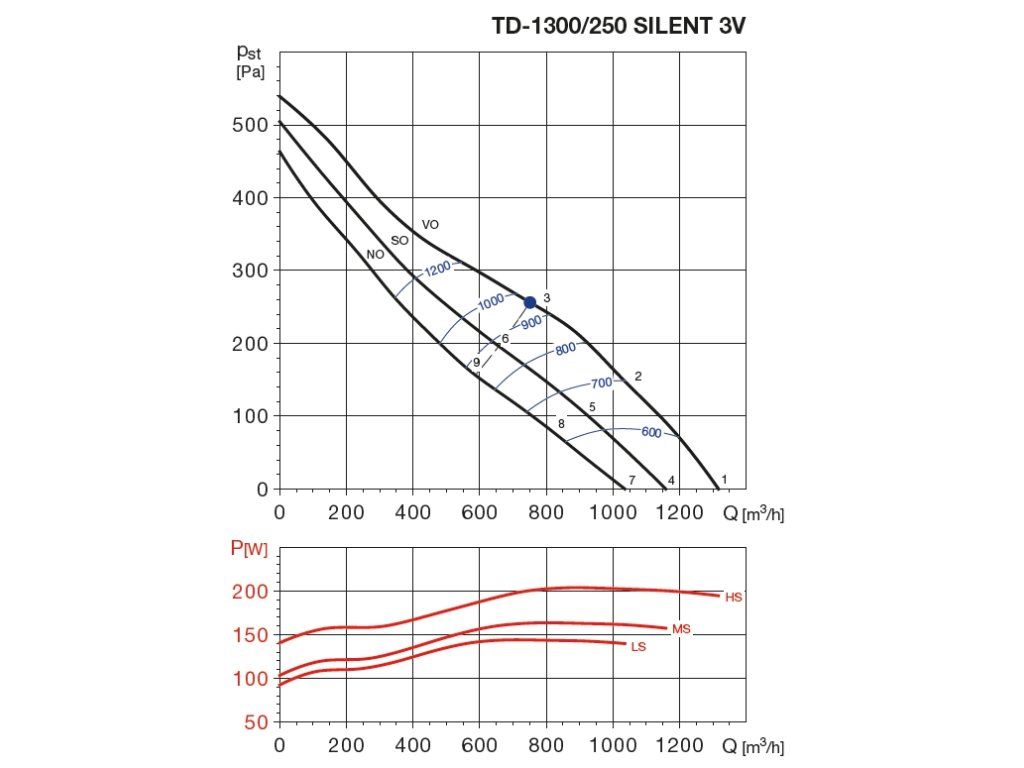

• Průtok vzduchu: 1320/1160/1040 m³/hod
• Otáčky: 2530/2230/2030/min
• Průměr potrubí: 200 mm
• Příkon: 204/163/144 W
• Napětí: 230 V
• Proud: 0,90/0,70/0,60 A
• Hlučnost: 35/31/28 dB
• Krytí: IP44
• Hmotnost: 20 kg
• Max. teplota: -40 až +60 °C

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.

Dokumentace

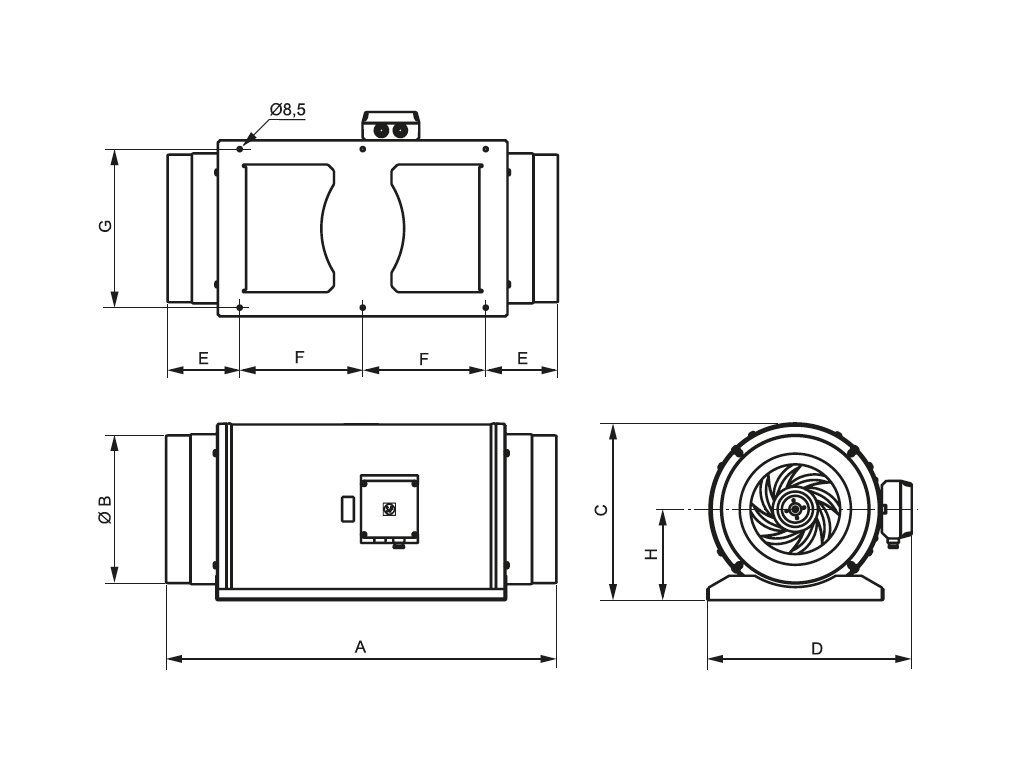

Rozměry: v mm. Nákres ventilátoru najdete ve fotogalerii.
