TD Mixvent 350/125

Detailní popis produktu

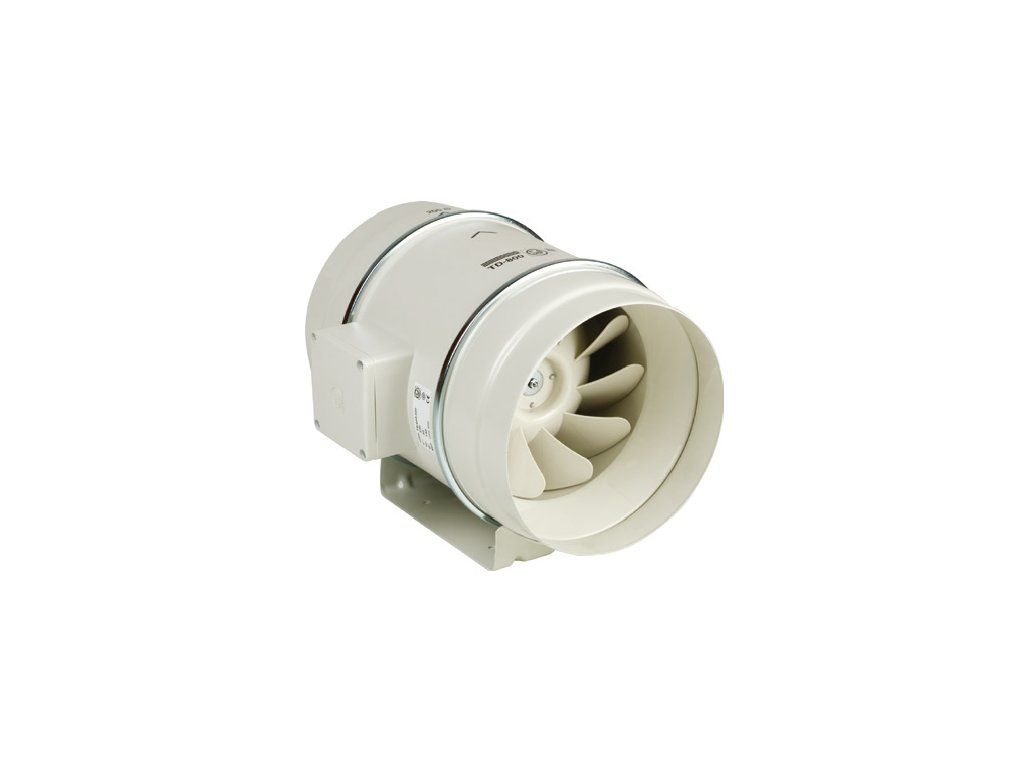

TD Mixvent 350/125 je diagonální potrubní ventilátor pro kruhové potrubí o průměru 125 mm. Plastová skříň kombinuje montážní lištu se dvěma hrdly a motorovou část spojenou rychloupínacími sponami. Motor lze demontovat bez odpojování potrubí, což zjednodušuje servis.

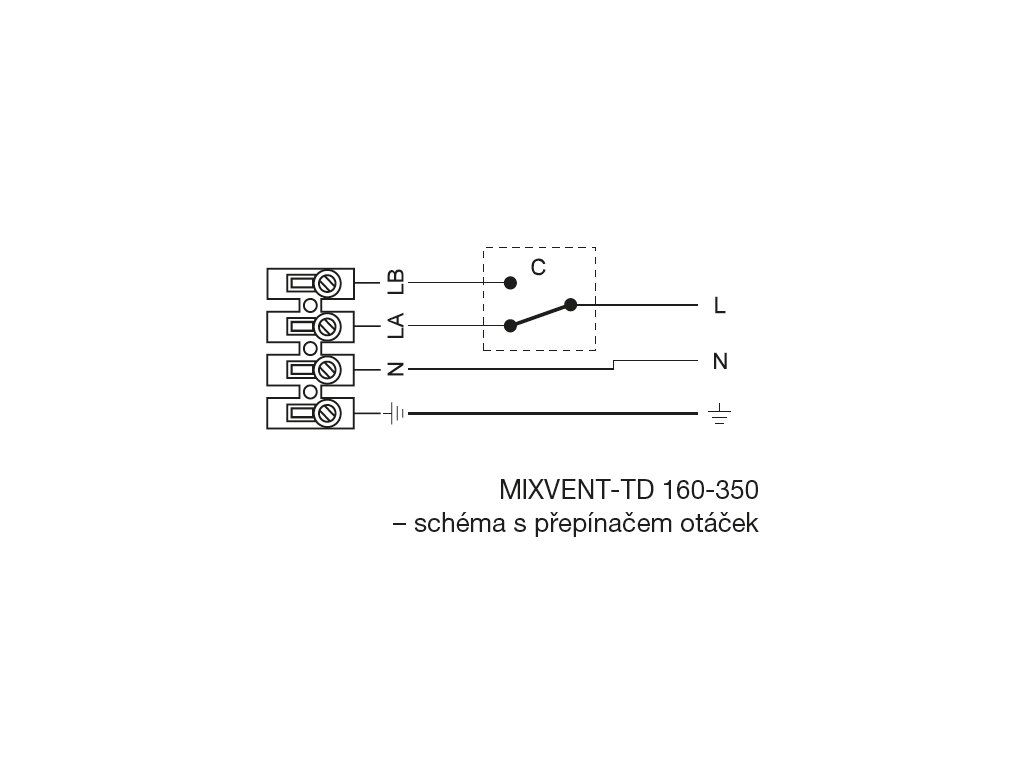

Dvouotáčkový motor s dvojím vinutím umožňuje volbu mezi dvěma rychlostmi. Přepínání otáček zajišťují regulátory REGUL 2 nebo COM 2, případně lze použít plynulou regulaci pomocí REB nebo pětistupňovou regulaci s REV.

Montáž a konstrukce

Ventilátor lze namontovat v libovolné poloze. Skříň nesmí přebírat mechanické namáhání od potrubního rozvodu, proto se používá pružné připojení k potrubí.

Parametry

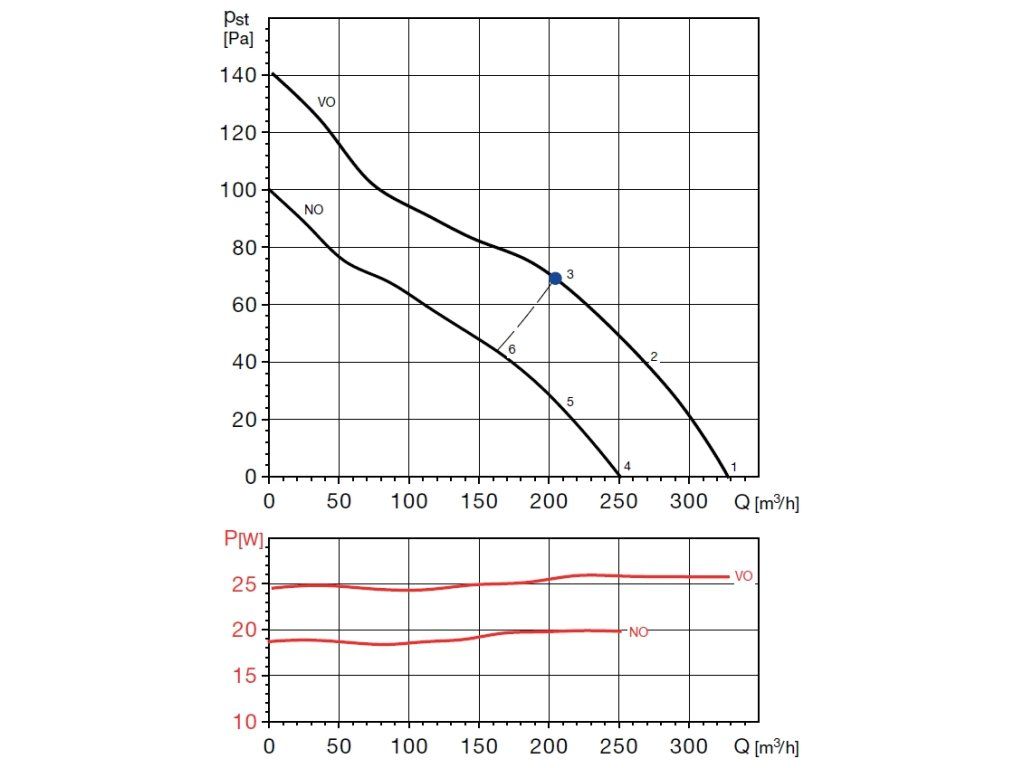

• Průtok vzduchu: 330/200 m³/hod
• Otáčky: 2050/1590 ot./min
• Průměr potrubí: 125 mm
• Výkon: 26/20 W
• Napětí: 230V
• Proud: 0,11/0,09 A
• Hlučnost: 33/28 db(A)
• Krytí: IP44
• Max. teplota: -20°C až +40°C

Dokumentace

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.

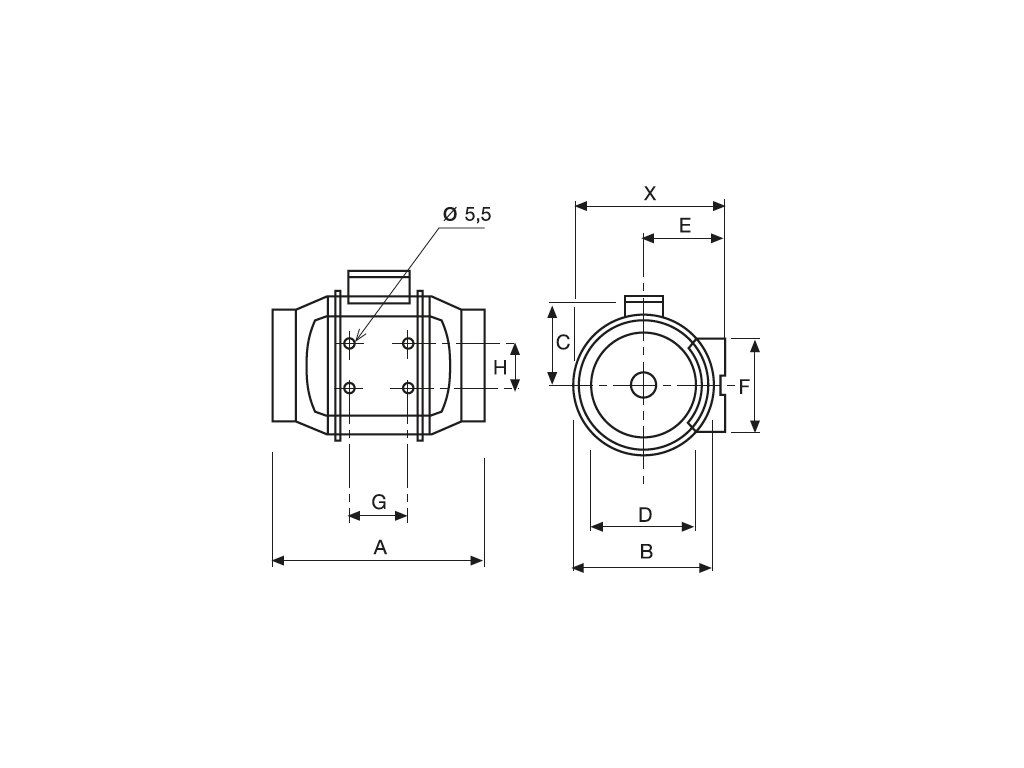

Rozměry jsou uvedené v milimetrech; nákres ventilátoru najdete ve fotogalerii.
