TD Mixvent 800/200 N 3V tříotáčkový ventilátor

Detailní popis produktu

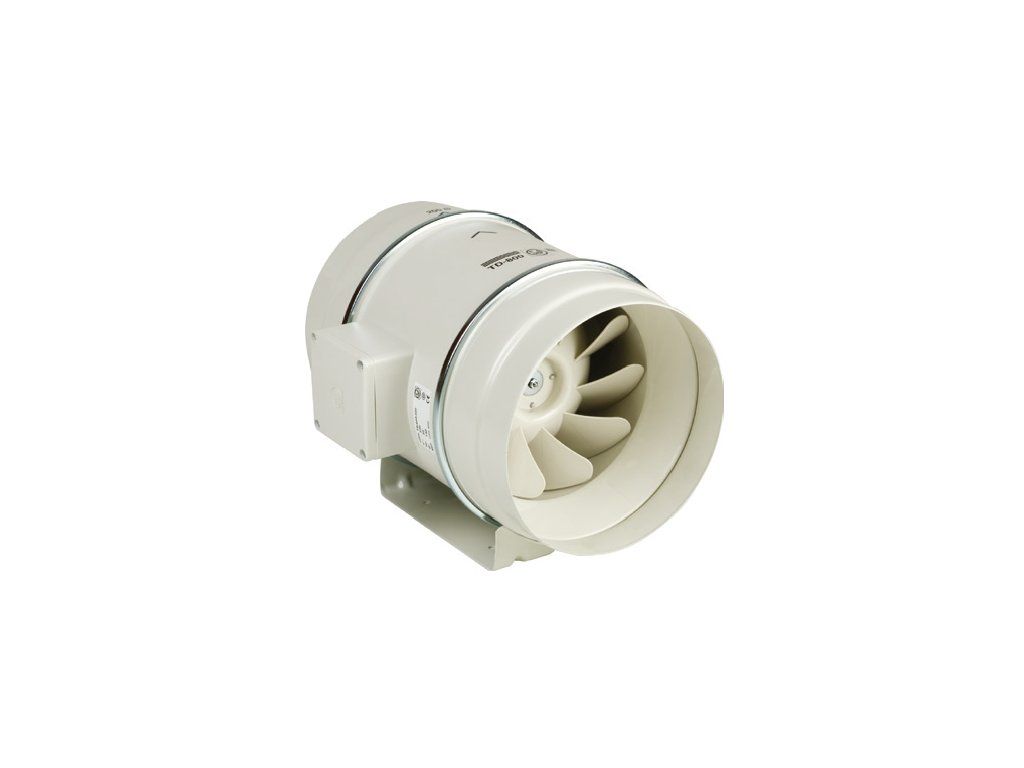

TD Mixvent 800/200 N 3V je diagonální ventilátor pro kruhové potrubí o průměru 200 mm. Tříotáčkový motor umožňuje přizpůsobit průtok aktuálním potřebám větrání a kuličková ložiska podporují spolehlivý provoz.

Plastová skříň se skládá z montážní lišty se dvěma hrdly a motorové části spojené rychloupínacími sponami. Motor lze demontovat bez odpojování potrubí, což zjednodušuje servis.

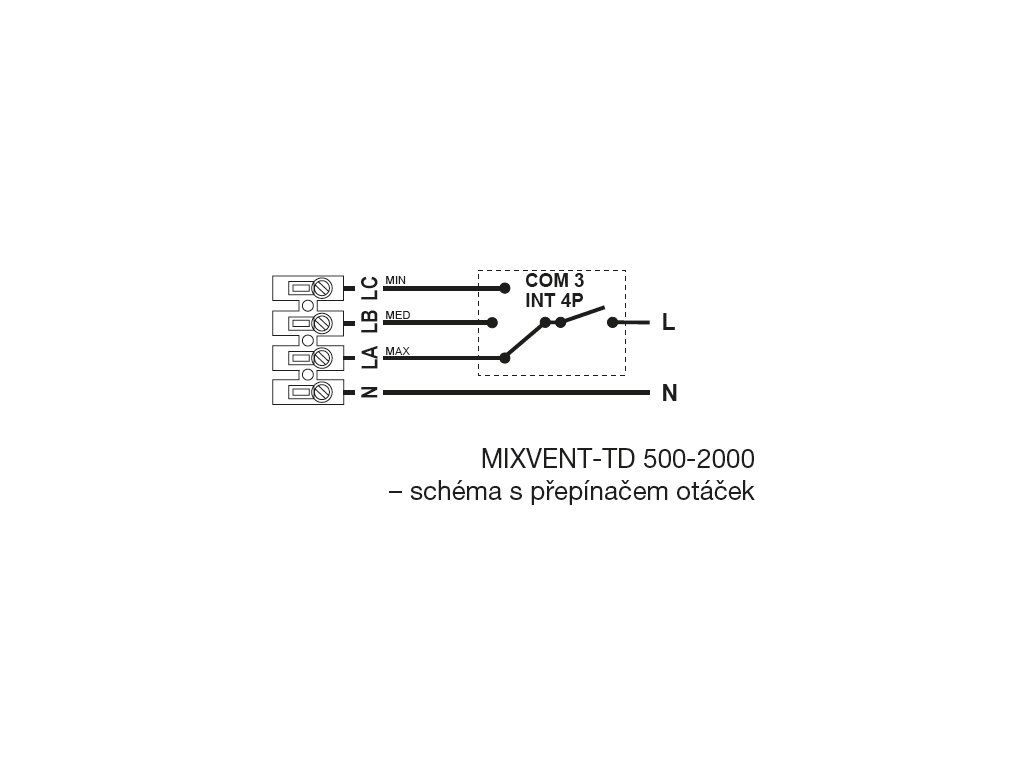

Regulace otáček

Motory řady TD-500 až TD-2000 mají trojí vinutí. Tři stupně otáček lze přepínat pomocí regulátorů COM 3 nebo INT 4P. Pro regulaci změnou napětí je možné použít regulátory REB s plynulou regulací nebo REV s pětistupňovou regulací. Svorkovnice je umístěna přímo na skříni ventilátoru.

Montáž a konstrukce

Ventilátor lze namontovat v libovolné poloze. Pro připojení k potrubí je nutné použít pružné napojení, protože skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.

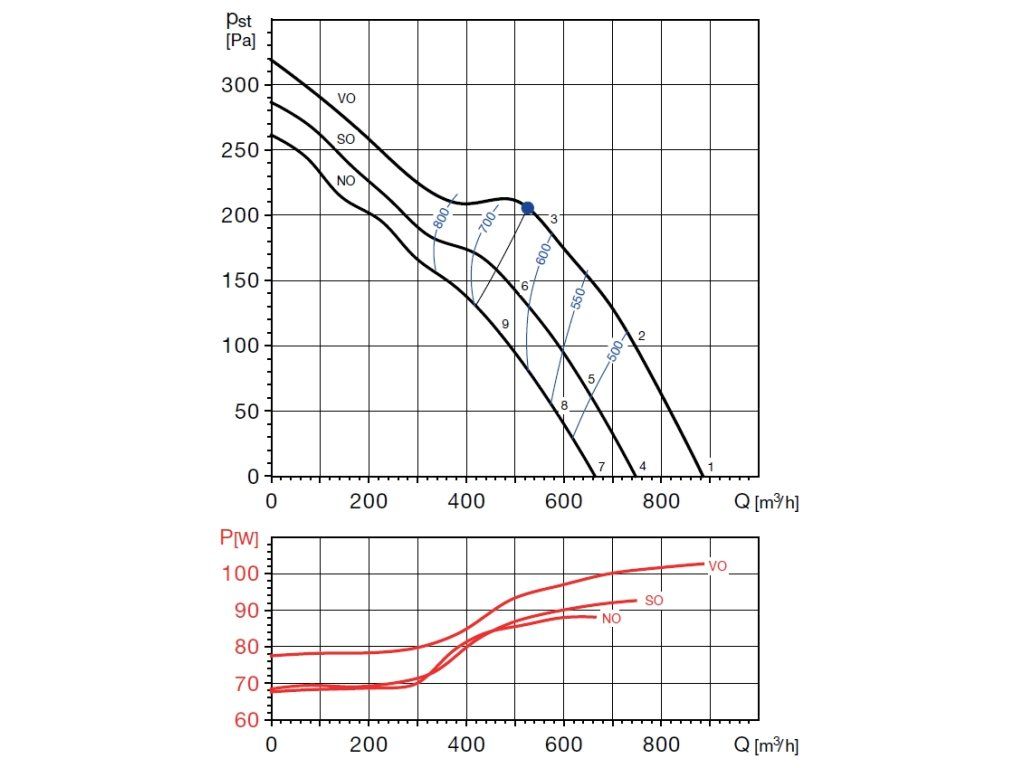

Parametry

• Průtok vzduchu: 890/750/660 m³/h
• Otáčky: 2190/1870/1660 ot./min
• Průměr potrubí: 200 mm
• Výkon: 103/93/88 W
• Napětí: 230V
• Proud: 0,50/0,47/0,45 A
• Maximální teplota: -20 až +60 °C
• Hmotnost: 4,9 kg

Dokumentace

Návod TD
Katalog TD

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
