TD Mixvent 250/100

Detailní popis produktu

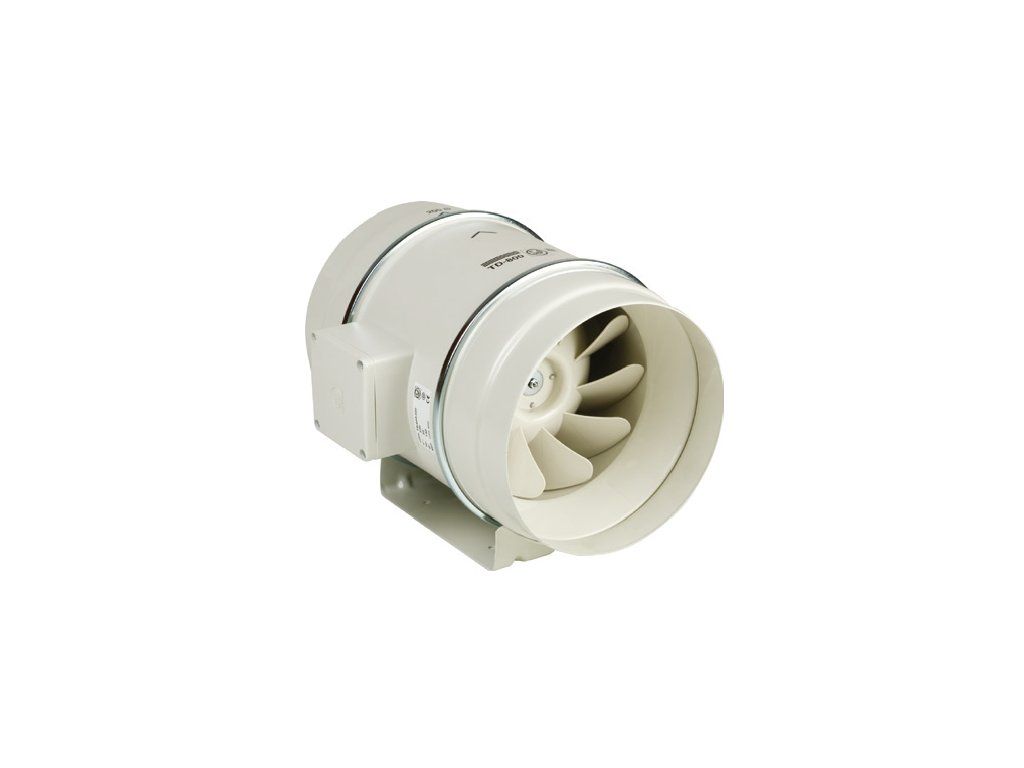

TD Mixvent 250/100 je diagonální potrubní ventilátor s plastovou skříní a dvouotáčkovým motorem. Hodí se pro odvod vzduchu v kruhovém potrubí o průměru 100 mm, kde oceníte dvě rychlosti, kuličková ložiska a možnost servisu motorové části bez odpojování potrubí.

Motor je s montážní lištou a hrdly spojen rychloupínacími sponami. Celý ventilátor lze namontovat v libovolné poloze, připojení k potrubí však musí být pružné, aby skříň nepřenášela mechanické namáhání z rozvodů.

Konstrukce a regulace otáček

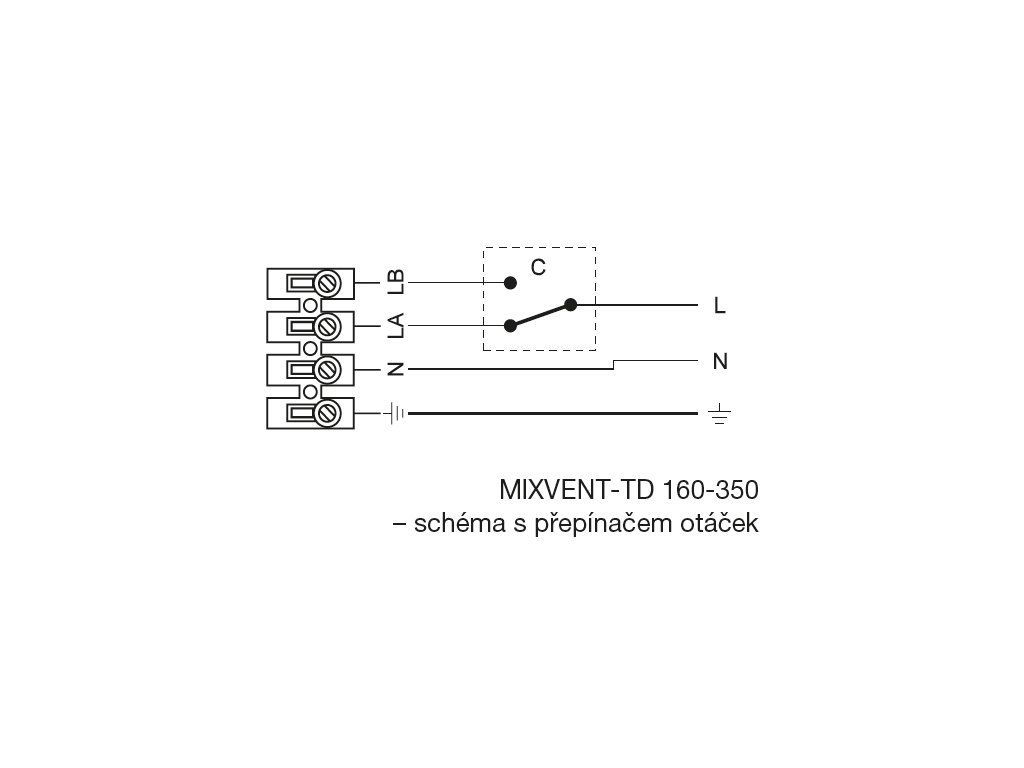

Střídavý motor s dvojím vinutím umožňuje provoz ve dvou rychlostech. Přepínání otáček ve dvou stupních zajišťují regulátory REGUL 2 nebo COM 2. Pro plynulou regulaci změnou napětí lze použít regulátor REB, případně pětistupňový regulátor REV.

Svorkovnice je umístěna přímo na skříni ventilátoru. U některých typů je její součástí také rozběhový kondenzátor.

Parametry

• Průtok vzduchu: 250/200 m³/h
• Otáčky: 2140/1700 ot./min
• Průměr potrubí: 100 mm
• Výkon: 28/22 W
• Napětí: 230V
• Proud: 0,12/0,10 A
• Hlučnost: 31/26 db(A)
• Max. teplota: -20 až +40 °C

Dokumentace a rozměry

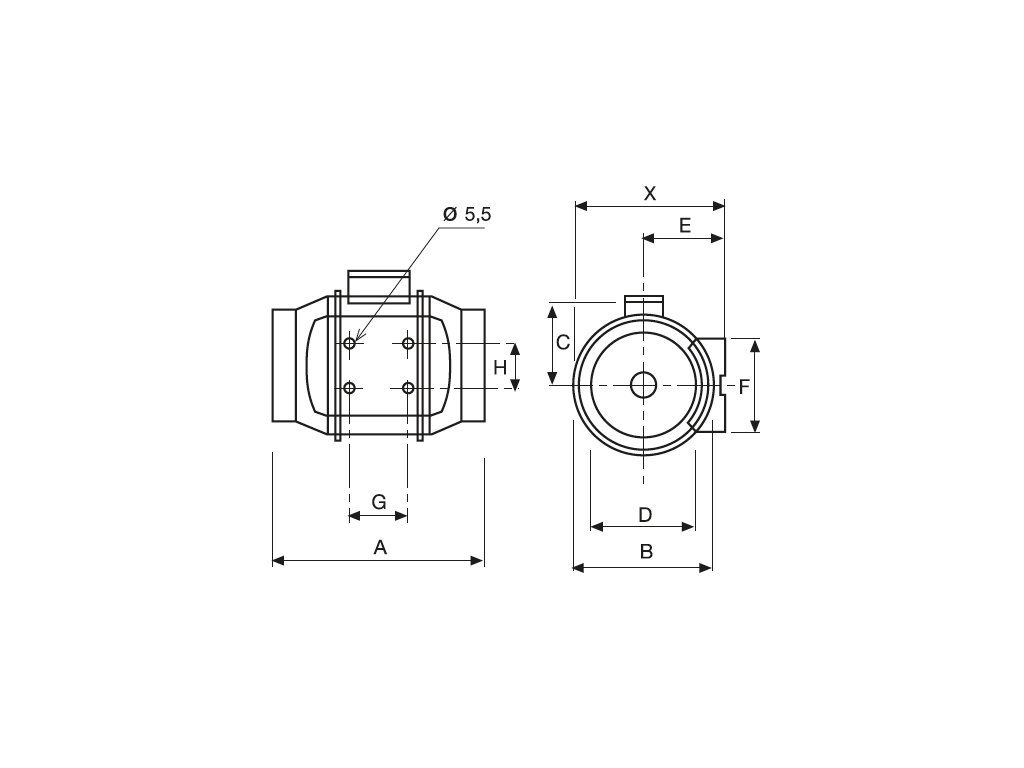

Návod TD obsahuje pokyny k obsluze. Technické informace najdete také v katalogu TD. Rozměry ventilátoru jsou uvedené v mm; jejich nákres je ve fotogalerii.

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
