TD Mixvent 1300/250 3V tříotáčkový ventilátor

Detailní popis produktu

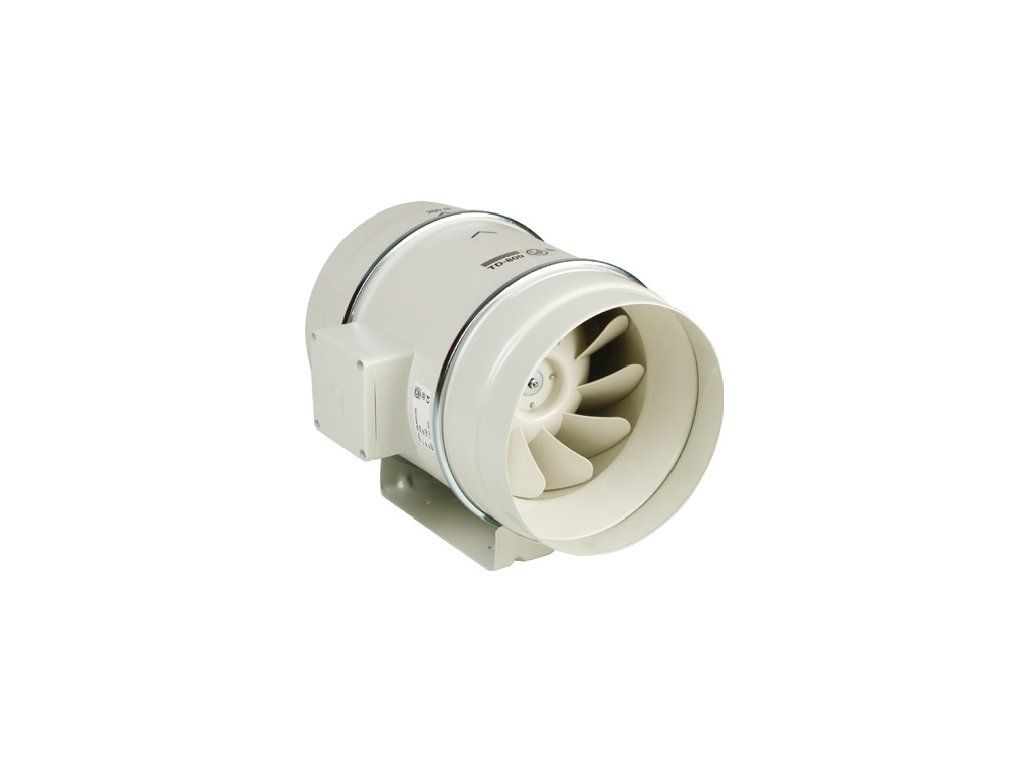

TD Mixvent 1300/250 3V je diagonální ventilátor pro kruhové potrubí. Hodí se tam, kde je potřeba spolehlivý odtah vzduchu a možnost přizpůsobit výkon aktuálním podmínkám. Tříotáčkový motor umožňuje volbu ze tří stupňů otáček.

Skříň ventilátoru TD 1300 je vyrobena z galvanizovaného ocelového plechu s epoxidovým lakem. Skládá se z montážní lišty se dvěma hrdly a motorové části, která je k hrdlům připevněna rychloupínacími sponami. Motor lze demontovat bez odpojování potrubí, což zjednodušuje servis.

Regulace otáček

Motory TD 500 až TD 2000 mají trojí vinutí. U této konstrukce se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INT 4P. Pro plynulou regulaci lze použít regulátory REB, případně regulátor REV s pětistupňovou regulací.

Svorkovnice je umístěna přímo na skříni ventilátoru. U některých typů je její součástí rozběhový kondenzátor.

Montáž a připojení

Ventilátor lze namontovat v libovolné poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.

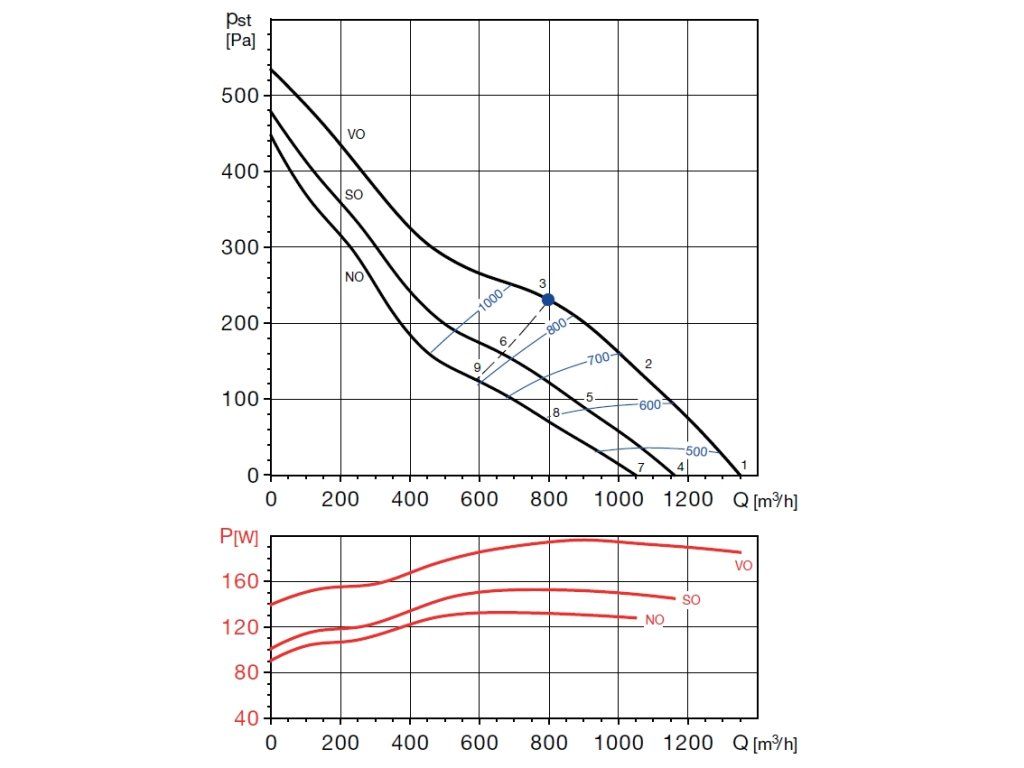

Parametry

• Průtok vzduchu: 1350/1160/1050 m³/h
• Otáčky: 2510/2200/1980 ot./min
• Průměr potrubí: 250 mm
• Výkon: 196/153/133 W
• Napětí: 230 V
• Proud: 0,79/0,61/0,54 A
• Maximální teplota: -40 až +60 °C

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.

Dokumentace

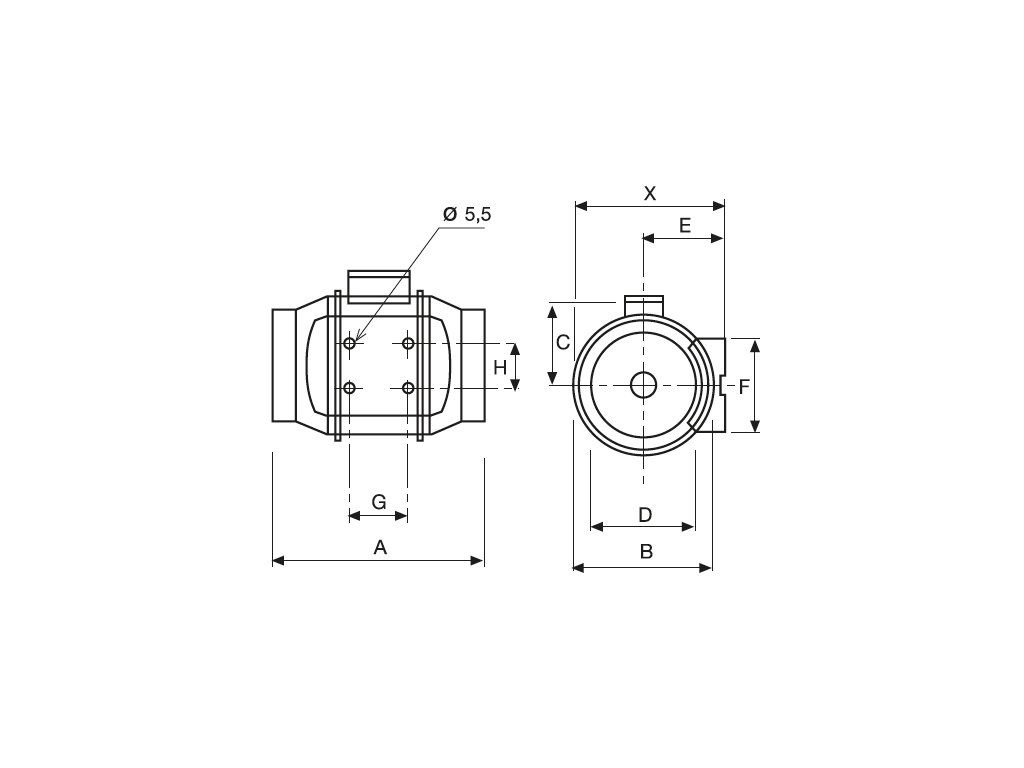

Rozměry jsou uvedeny v milimetrech. Nákres ventilátoru najdete ve fotogalerii.
