TD Silent 1000/200 3V tříotáčkový ventilátor

Detailní popis produktu

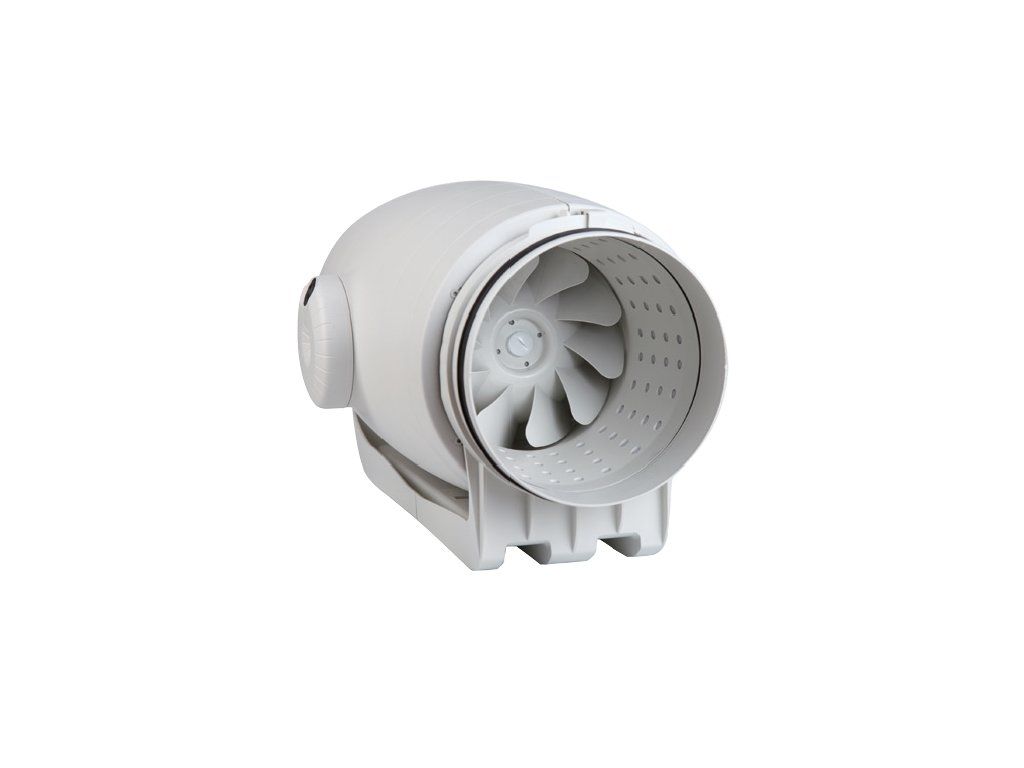

TD Silent 1000/200 3V je diagonální potrubní ventilátor pro odvod vzduchu v kruhovém potrubí o průměru 200 mm. Nabízí tři rychlosti, průtok až 1040 m³/h a konstrukci navrženou pro snadnou montáž i servis.

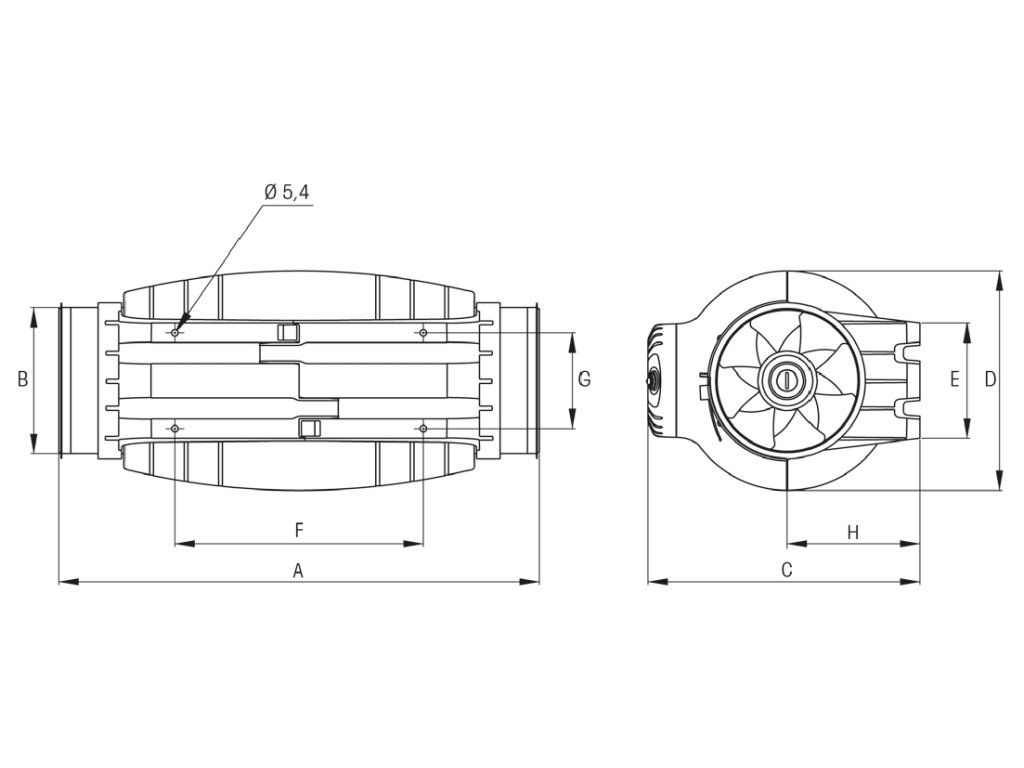

Plastová skříň se skládá z montážní konzole, hlukového absorbéru a motoru. Motorovou část lze rychle demontovat pomocí rychloupínacích spon. Připojovací hrdla mají gumové těsnění a svorkovnice se dá otočit o 360°, takže kabel připojíte z libovolného směru.

Regulace otáček

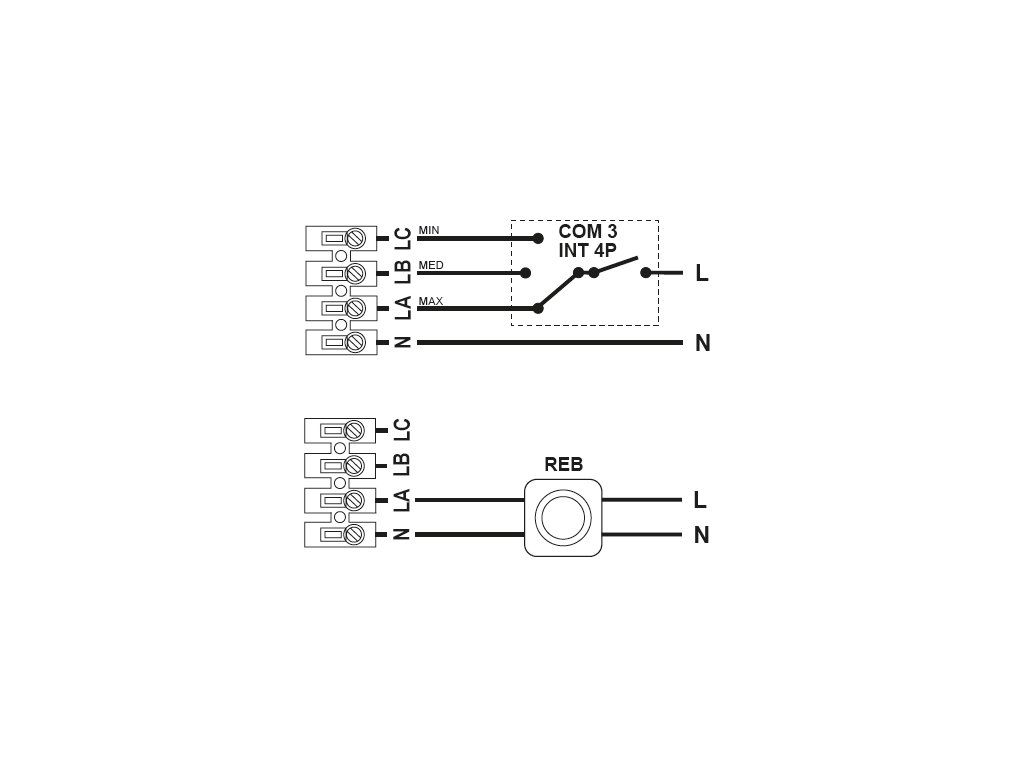

Tři rychlosti se regulují pomocí COM 3 nebo INT 4P. Pro plynulou regulaci lze použít regulátory REB, případně regulátory REV s pětistupňovou regulací.

Montáž a připojení

Ventilátor lze namontovat v libovolné poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.

Parametry

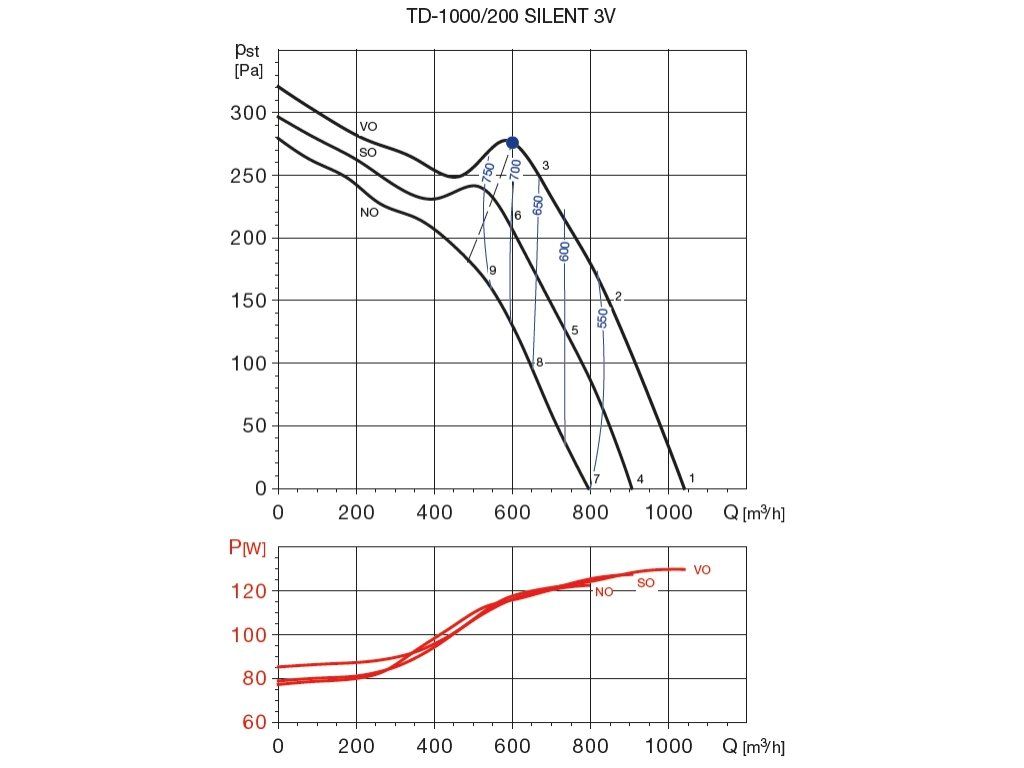

• Průtok vzduchu: 1040/910/790 m³/h
• Otáčky: 2450/2210/1920 ot./min
• Průměr potrubí: 200 mm
• Příkon: 130/127/122
• Napětí: 230 V
• Proud: 0,55/0,55/0,53 A
• Hlučnost: 21/20 dB
• Krytí: IP44
• Maximální teplota: -20 až +40 °C

Dokumentace

Návod TD Silent
Katalog TD Silent

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
• Dodržte rozsah provozní teploty -20 až +40 °C. Ventilátor je určen pro provoz v tomto teplotním rozsahu.
