TD Silent 160/100 N

Detailní popis produktu

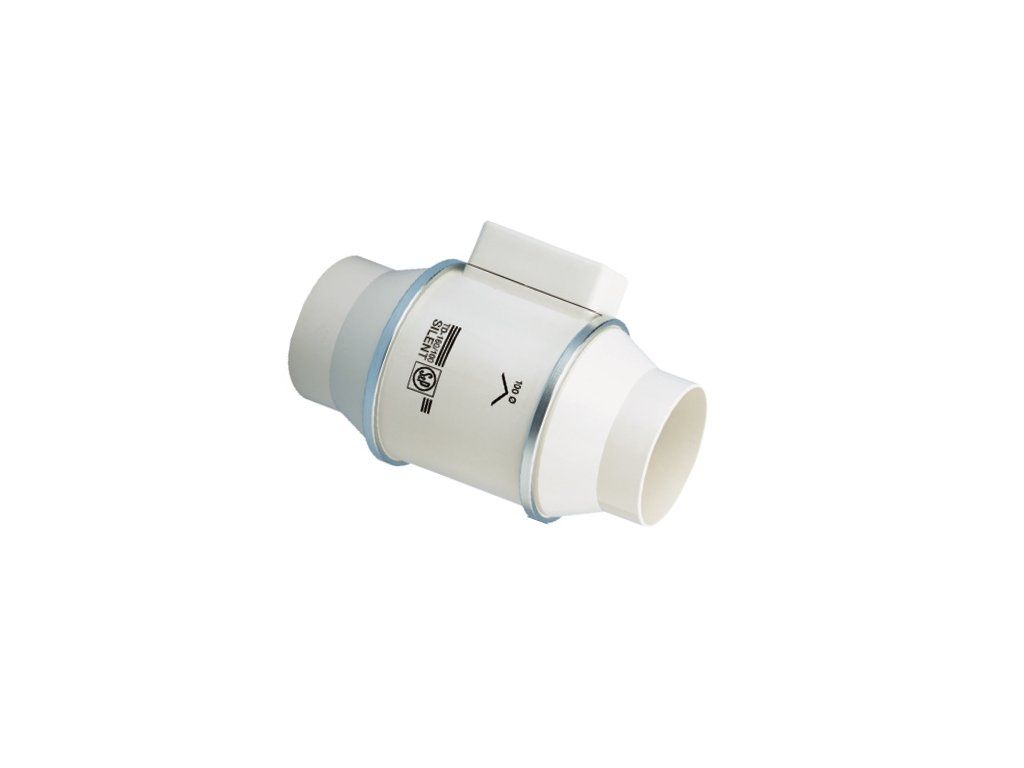

TD Silent 160/100 N je diagonální ventilátor do kruhového potrubí s plastovou skříní a dvouotáčkovým motorem. Motorová část je spojena s montážní lištou a dvěma hrdly pomocí rychloupínacích spon, takže ji lze demontovat bez odpojování potrubí.

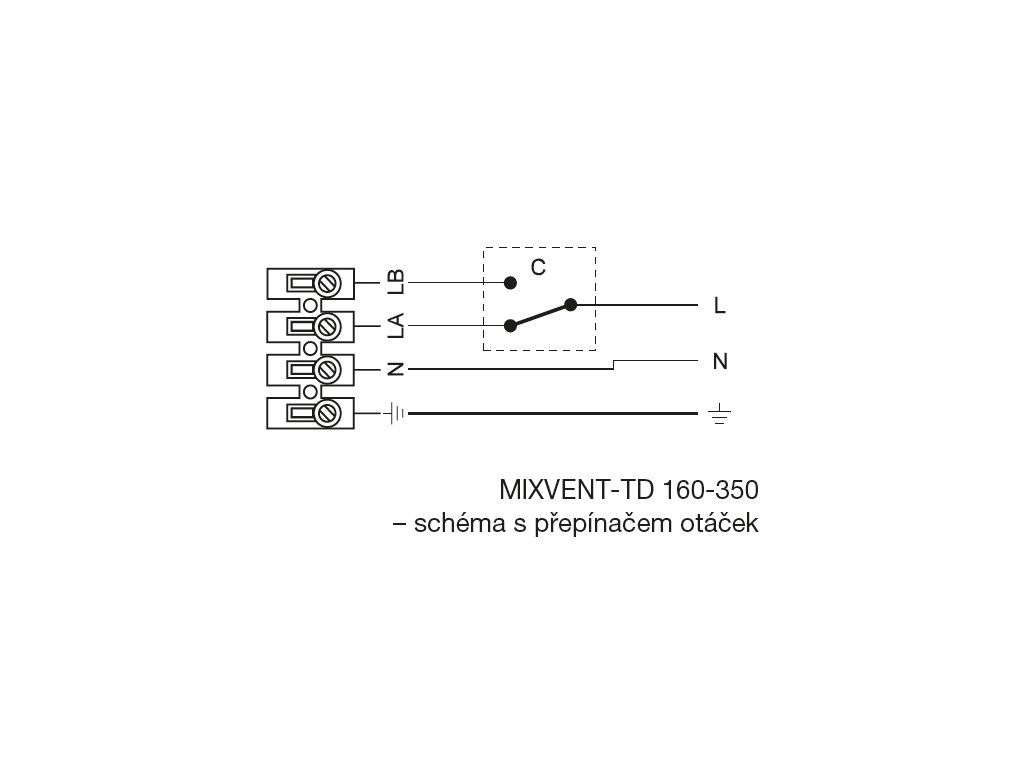

U střídavých motorů s dvojím vinutím se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2. Plynulou regulaci umožňují regulátory REB, pětistupňovou regulaci regulátory REV.

Montáž a připojení

Ventilátor lze namontovat v libovolné poloze. Pro připojení k potrubí je nutné použít pružné spojení, protože skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.

Parametry

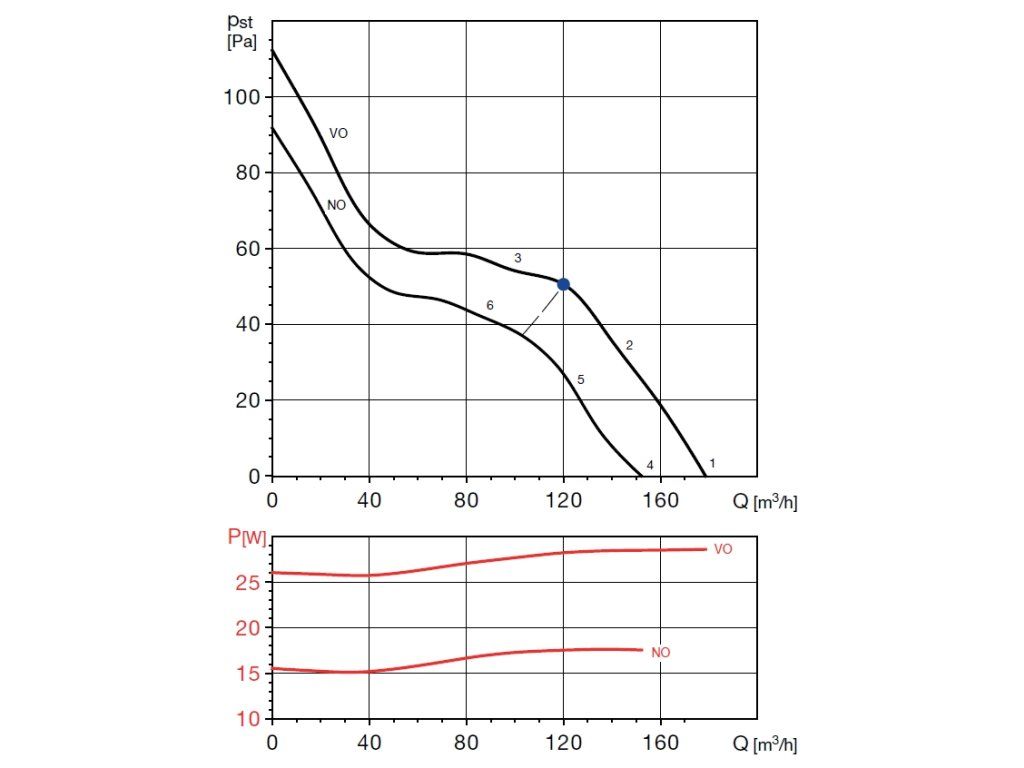

• Průtok vzduchu: 180/150 m³/hod
• Otáčky: 2400/2220 ot./min

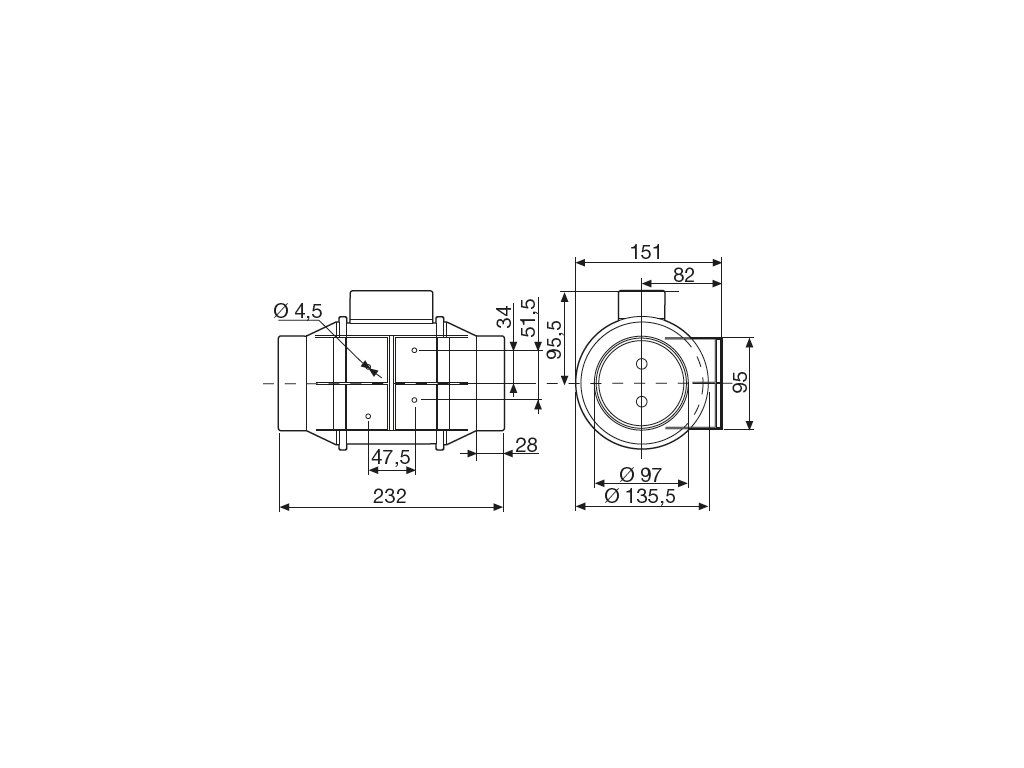

• Průměr potrubí: 100 mm
• Výkon: 29/18 W
• Napětí: 230V
• Proud: 0,17/0,11 A
• Hlučnost: 24/21 dB
• Krytí: IP44
• Max. teplota: -20°C až +40°C

Dokumentace a napájení

Návod k obsluze: návod TD Silent
Katalog s informacemi o produktu: katalog TD Silent

Na co si dát pozor

• Pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
• Přívodní kabel není součástí dodávky. Kabel lze dokoupit zde.
