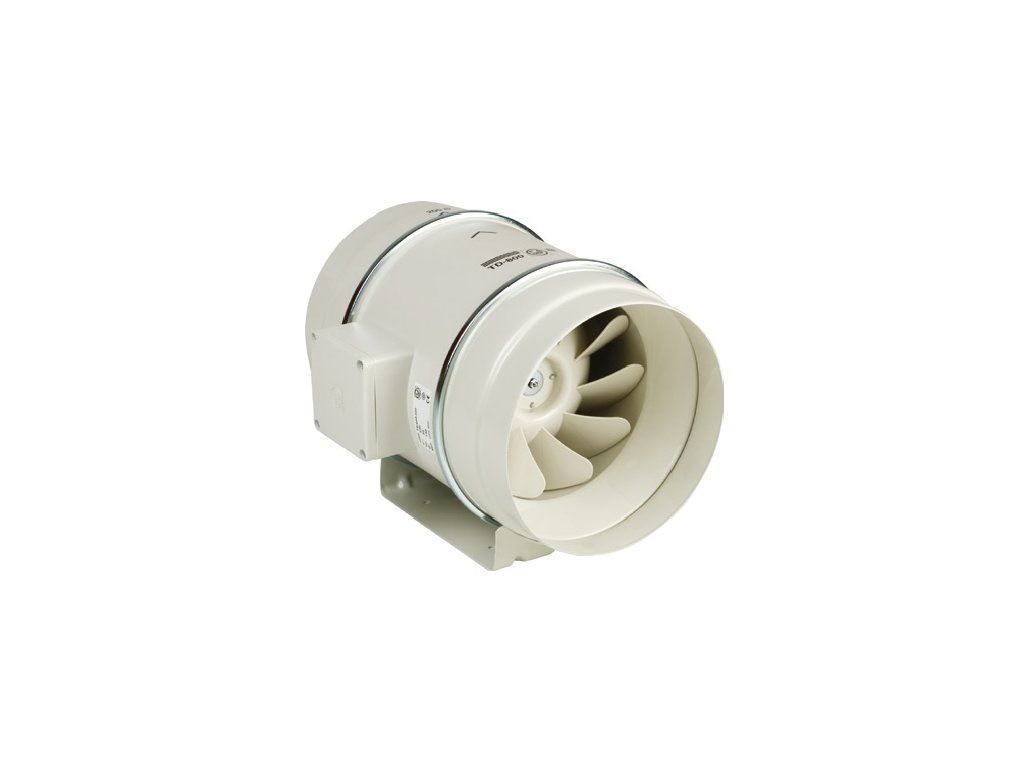

TD Mixvent 800/200 3V tříotáčkový ventilátor

Detailní popis produktu

TD Mixvent 800/200 3V je diagonální ventilátor pro odtah vzduchu v kruhovém potrubí o průměru 200 mm. Tříotáčkový motor umožňuje přizpůsobit průtok konkrétní instalaci a konstrukce s kuličkovými ložisky je připravená na dlouhodobý provoz.

Plastová skříň se skládá z montážní lišty se dvěma hrdly a motorové části, která je připojena rychloupínacími sponami. Motor lze demontovat bez odpojení potrubí, což zjednodušuje servis.

Regulace otáček

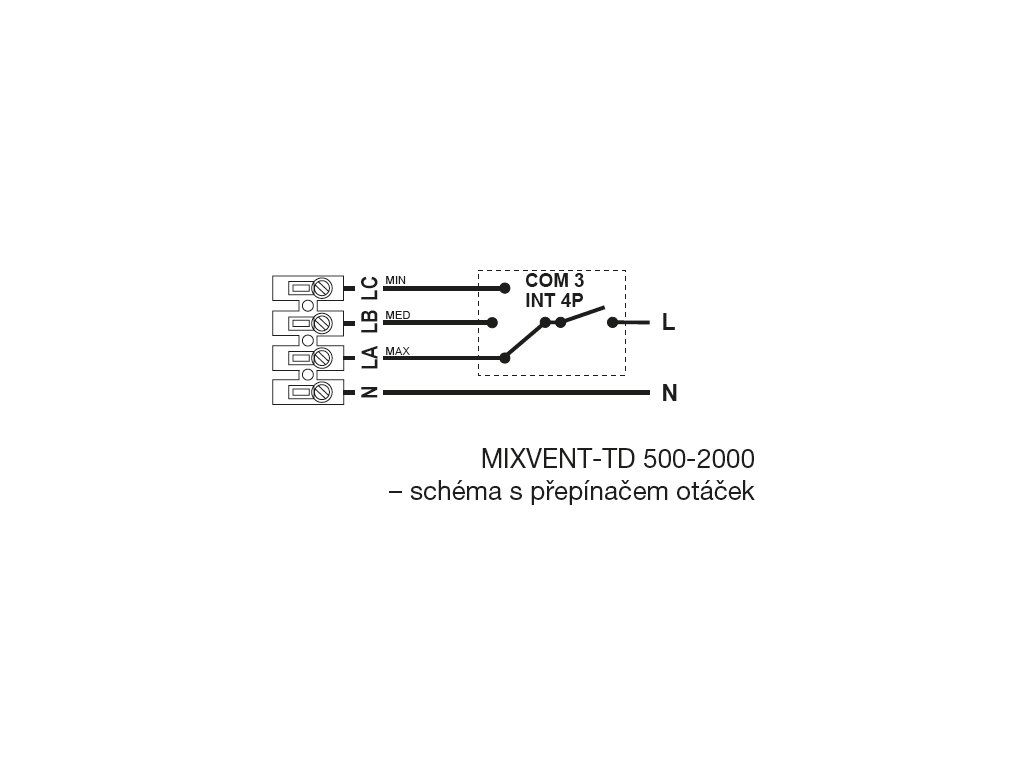

Motor má trojí vinutí a otáčky lze přepínat ve třech stupních pomocí regulátorů COM 3 nebo INT 4P. Pro plynulou regulaci změnou napětí lze použít regulátor REB, případně pětistupňový regulátor REV. Svorkovnice je umístěná přímo na skříni ventilátoru.

Parametry

• Průtok vzduchu: 1040/940/850 m³/h
• Otáčky: 2480/2290/2080 ot./min
• Průměr potrubí: 200 mm
• Výkon: 132/133/131 W
• Napětí: 230V
• Proud: 0,55/0,56/0,55 A
• Max. teplota: -20 až +60 °C

Montáž a servis

Ventilátor lze namontovat v libovolné poloze. Díky rychloupínacím sponám je možné sejmout motorovou část bez rozpojení potrubí.

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
