TD Silent 350/125

Detailní popis produktu

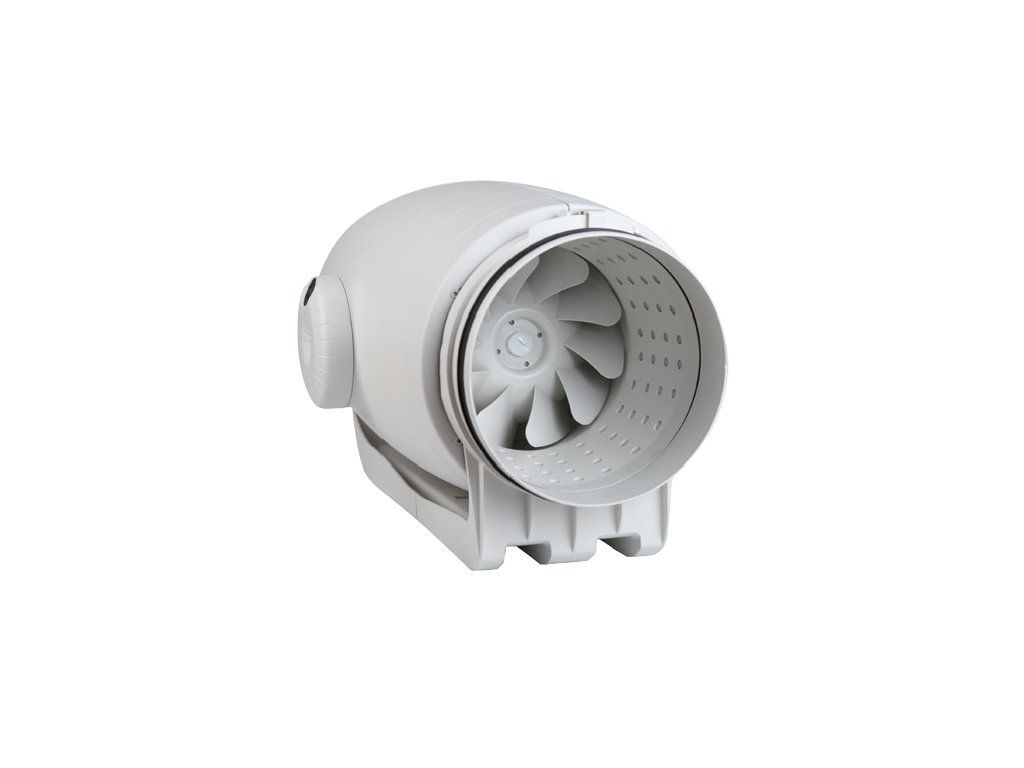

TD Silent 350/125 je diagonální ventilátor do kruhového potrubí s plastovou skříní, dvouotáčkovým motorem a hlukovým absorbérem. Hodí se tam, kde je potřeba spolehlivý odtah vzduchu a současně nízká hlučnost. Motorová část se dá snadno demontovat díky rychloupínacím sponám.

Ventilátor lze namontovat v libovolné poloze. Připojovací hrdla mají gumové těsnění a svorkovnici lze otočit o 360°, takže kabel připojíte z libovolného směru. U motorů s trojími otáčkami TD 500–1000 SILENT 3V se regulace provádí pomocí COM 3, INT 4P, regulátorů REB pro plynulou regulaci nebo REV pro pětistupňovou regulaci.

Provedení a montáž

Plastová skříň se skládá z montážní konzole pro upevnění na zeď nebo strop, hlukového absorbéru a motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.

Parametry

• Průtok vzduchu: 330/260 m³/hod
• Otáčky: 2100/1650 ot./min
• Průměr potrubí: 125 mm
• Příkon: 27/21 W
• Napětí: 230V
• Proud: 0,12/0,10 A
• Hlučnost: 20/19 dB
• Krytí: IP44
• Max. teplota: -20°C až +40°C

Dokumentace

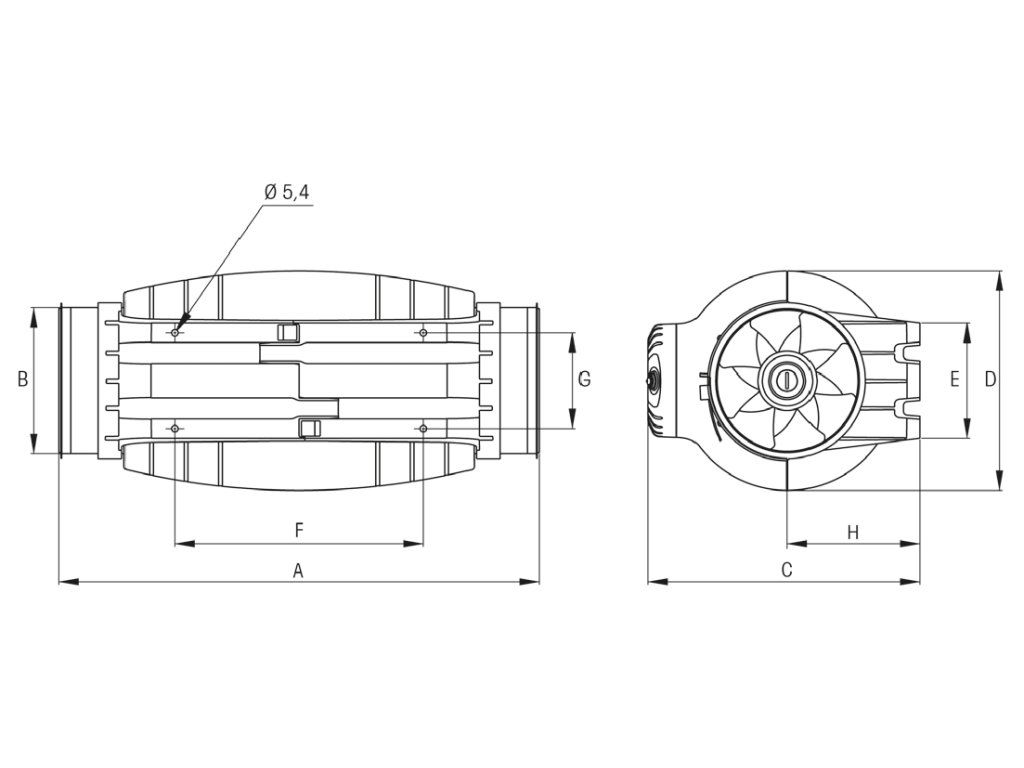

Rozměry jsou uvedené v milimetrech. Nákres ventilátoru najdete ve fotogalerii.

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přebírat mechanické namáhání z potrubních rozvodů.
• Dodržte teplotní rozsah -20°C až +40°C. Jde o maximální stanovenou provozní teplotu.
