TD Mixvent 1000/250 3V tříotáčkový ventilátor

Detailní popis produktu

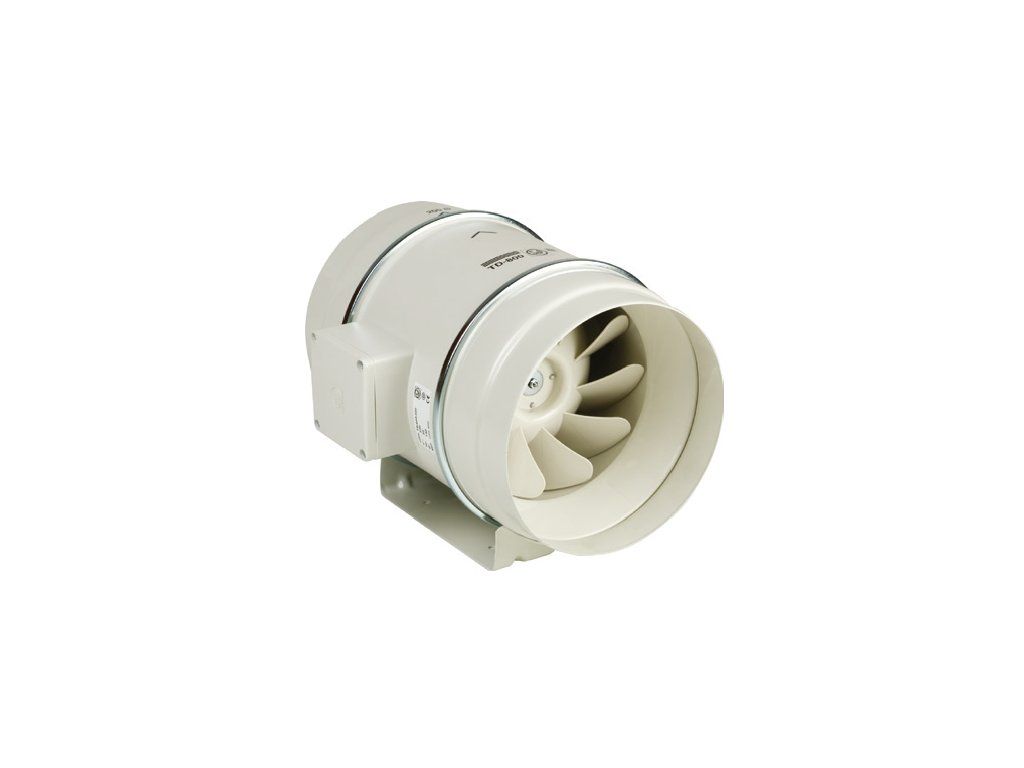

TD Mixvent 1000/250 3V je diagonální ventilátor pro kruhové potrubí. Nabízí tři stupně otáček, průtok až 960 m³/h a konstrukci, která usnadňuje instalaci i následný servis.

Skříň z galvanizovaného ocelového plechu s epoxidovým lakem se skládá z montážní lišty se dvěma hrdly a motorové části. Motor je k hrdlům připevněný rychloupínacími sponami, takže ho lze demontovat bez odpojování potrubí.

Regulace otáček

Motor má trojí vinutí a otáčky lze přepínat ve třech stupních pomocí regulátorů COM 3 nebo INT 4P. Pro plynulou regulaci je možné použít regulátor REB, případně pětistupňový regulátor REV.

Svorkovnice je umístěná přímo na skříni ventilátoru. U některých typů obsahuje také rozběhový kondenzátor.

Montáž a konstrukce

Ventilátor lze namontovat v libovolné poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.

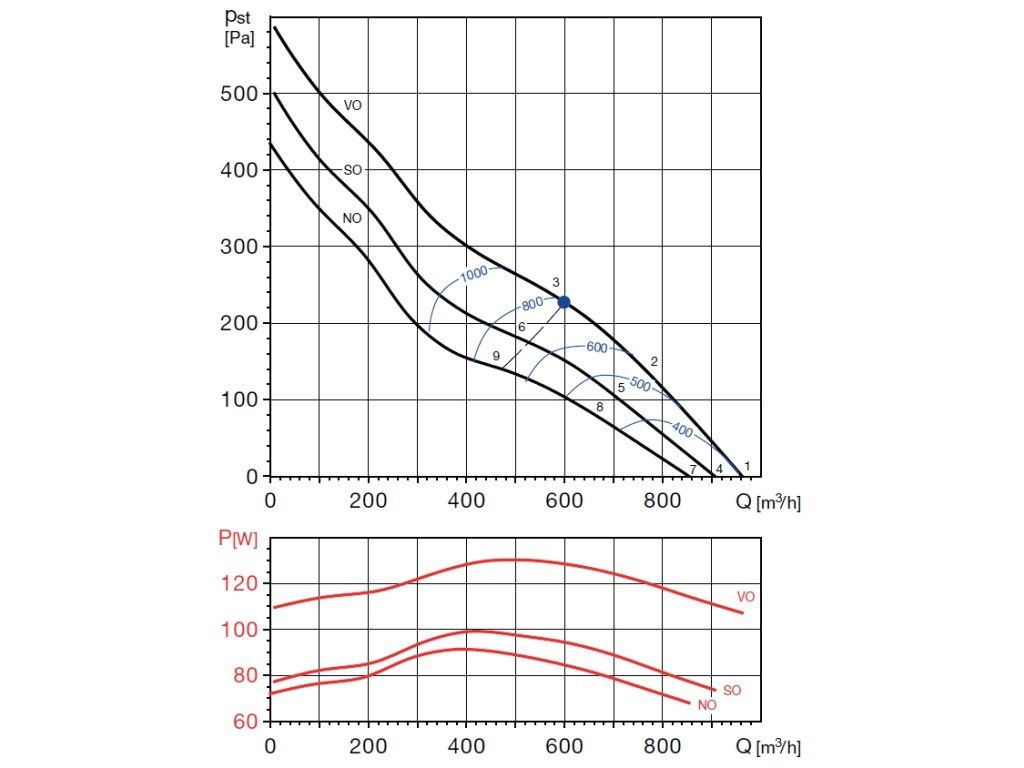

Parametry

• Průtok vzduchu: 960/910/850 m³/h
• Otáčky: 2790/2620/2510 ot./min
• Průměr potrubí: 250 mm
• Výkon: 130/99/91 W
• Napětí: 230V
• Proud: 0,46/0,31/0,28 A
• Krytí: IP44
• Max. teplota: -20 až +60 °C

Dokumentace

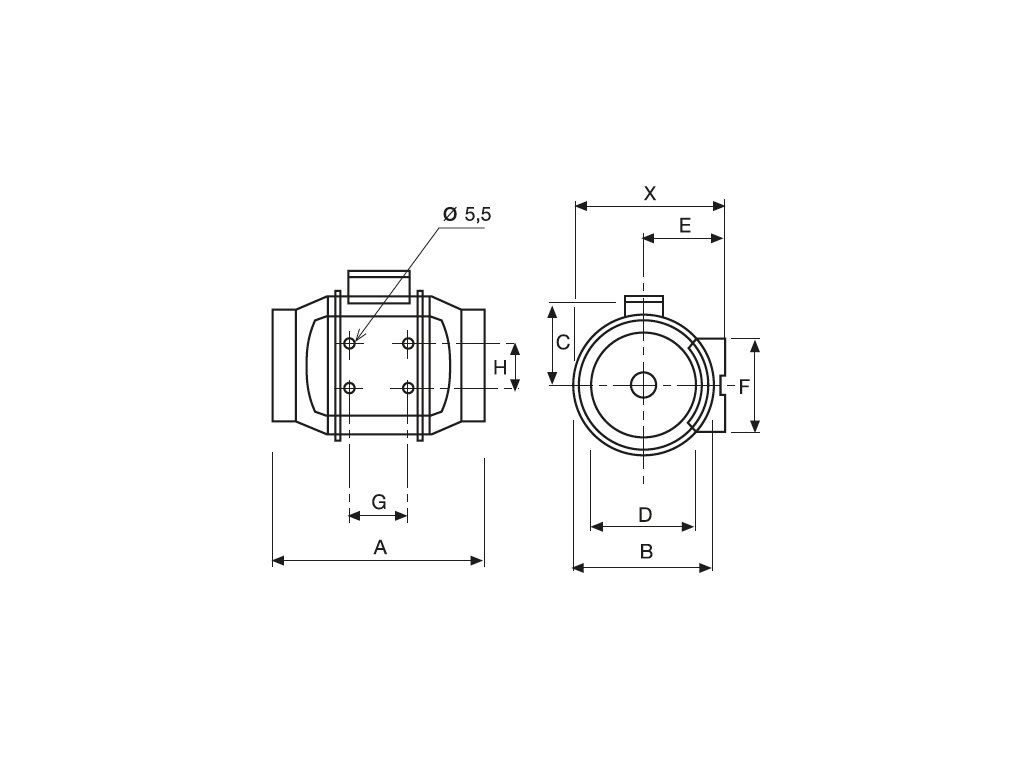

Nákres ventilátoru najdete ve fotogalerii.

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
• Dodržte teplotní rozsah -20 až +60 °C. Jde o maximální uvedený provozní rozsah ventilátoru.
