TD Mixvent 4000/355

Detailní popis produktu

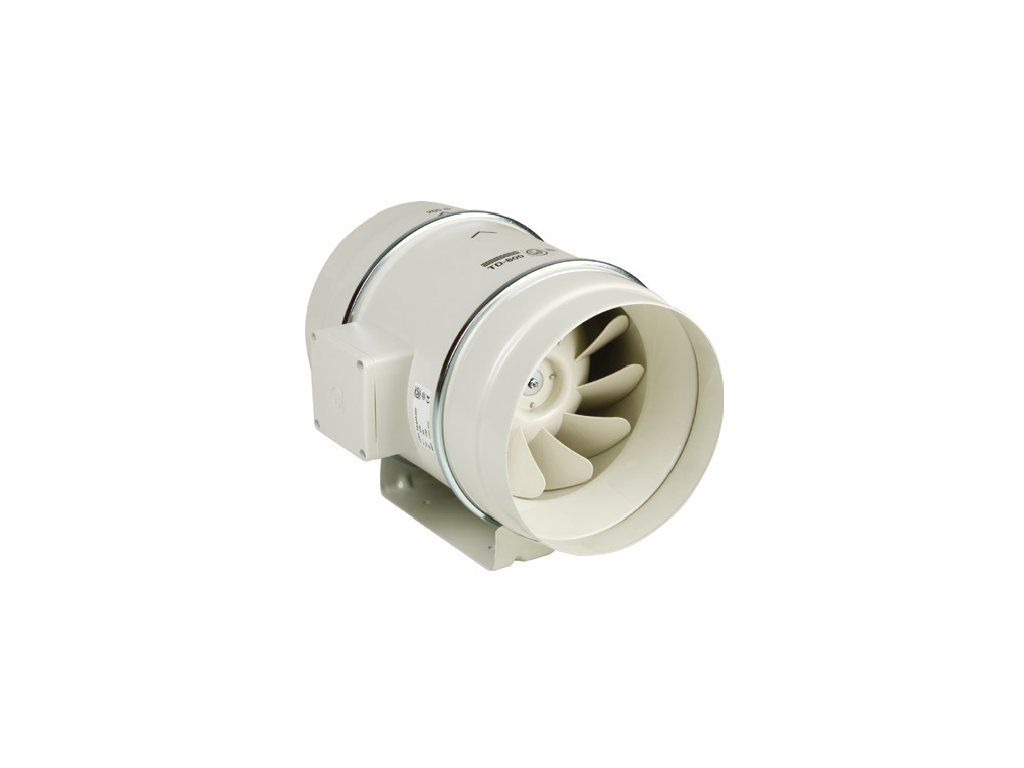

TD Mixvent 4000/355 je diagonální ventilátor pro odtah vzduchu v kruhovém potrubí. Hodí se tam, kde je potřeba spolehlivý provoz, možnost regulace změnou napětí a snadný přístup k motorové části při servisu.

Skříň z galvanizovaného ocelového plechu s epoxidovým lakem tvoří montážní lišta se dvěma hrdly a motor spojený rychloupínacími sponami. Motorovou část lze demontovat bez odpojení potrubí. Motor má jedno vinutí a tepelnou ochranu.

Regulace a konstrukce

Ventilátor TD-4000 lze regulovat pouze změnou napětí. Svorkovnice je umístěna přímo na skříni ventilátoru; u některých typů obsahuje rozběhový kondenzátor.

Montáž a připojení

Ventilátor lze namontovat v libovolné poloze. Pro připojení k potrubí je nutné použít pružné napojení, aby skříň nepřenášela mechanické namáhání z potrubních rozvodů.

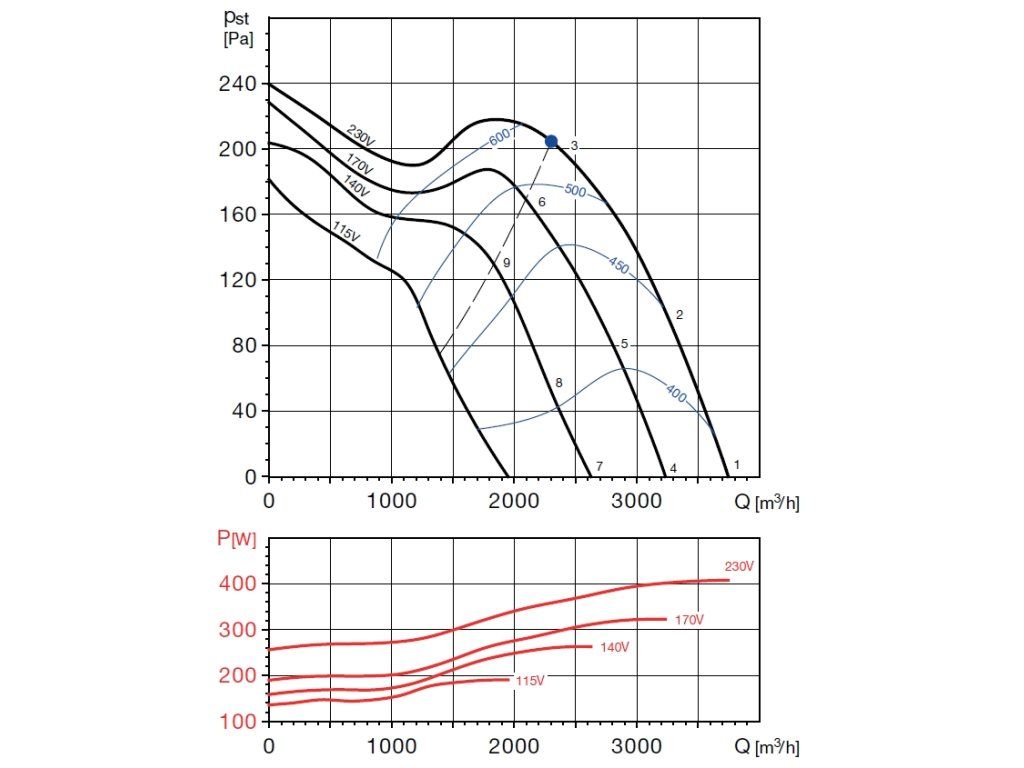

Parametry

• Průtok vzduchu: 3750/3230/2630/1950 m³/h
• Otáčky: 1360/1200/970/730 ot./min
• Průměr potrubí: 355 mm
• Výkon: 407/323/263/190 W
• Napětí: 230/170/140/115 V
• Proud: 1,69/1,83/1,87/1,72 A
• Krytí: IP54
• Maximální teplota: -40 až +40 °C
• Hmotnost: 24,6 kg

Dokumentace

Na co si dát pozor

• Připojení musí být pružné. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
• Regulace probíhá pouze změnou napětí. Jiný způsob regulace není pro tento motor určen.
