TD Mixvent 2000/315 3V tříotáčkový ventilátor

Detailní popis produktu

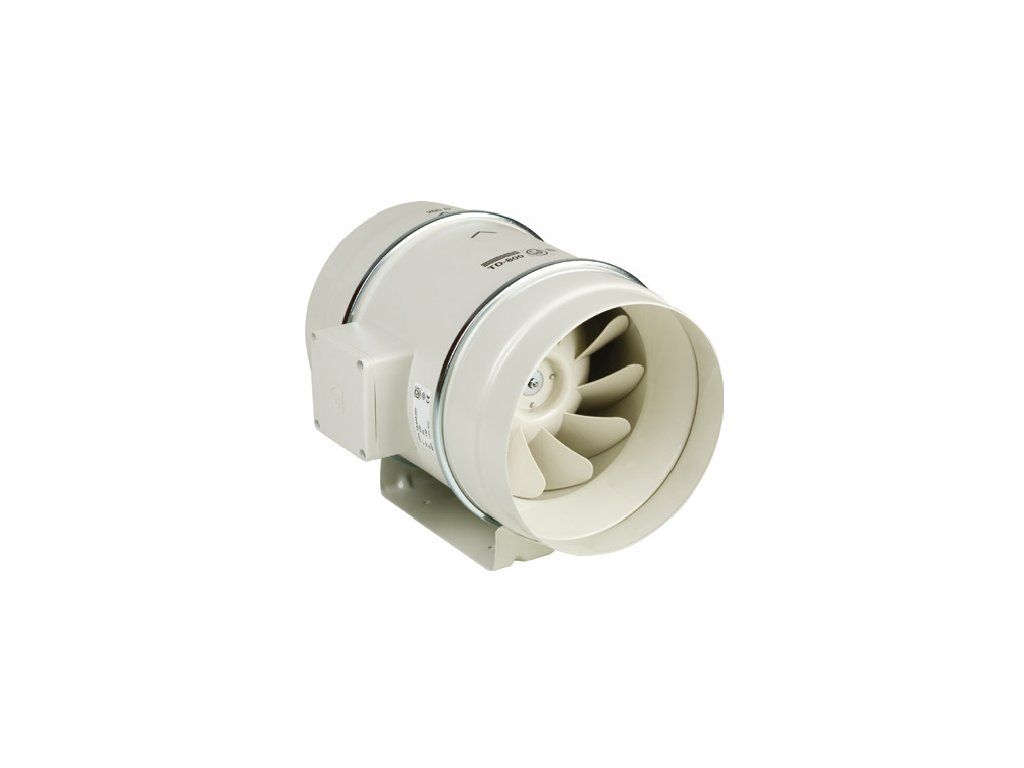

TD Mixvent 2000/315 3V je diagonální ventilátor pro kruhové potrubí o průměru 315 mm. Nabízí tři rychlostní stupně a průtok až 1830 m³/hod, takže se hodí pro řízené větrání pěstebních prostor i dalších technických instalací.

Skříň z galvanizovaného ocelového plechu s epoxidovým lakem je tvořena montážní lištou se dvěma hrdly a motorovou částí. Motor je k hrdlům připevněn rychloupínacími sponami, takže jej lze demontovat bez odpojení potrubí. Kuličková ložiska podporují spolehlivý provoz a snadnější servis.

Regulace otáček

Motor se třemi vinutími umožňuje přepínání otáček ve třech stupních pomocí regulátorů COM 3 nebo INT 4P. Pro plynulou regulaci lze použít regulátory REB, případně pětistupňovou regulaci REV.

Svorkovnice je umístěna přímo na skříni ventilátoru. U některých typů může být součástí také rozběhový kondenzátor.

Montáž a konstrukce

Ventilátor lze namontovat v libovolné poloze. Potrubí nesmí přenášet mechanické namáhání na skříň, proto je nutné použít pružné připojení k potrubí.

Parametry

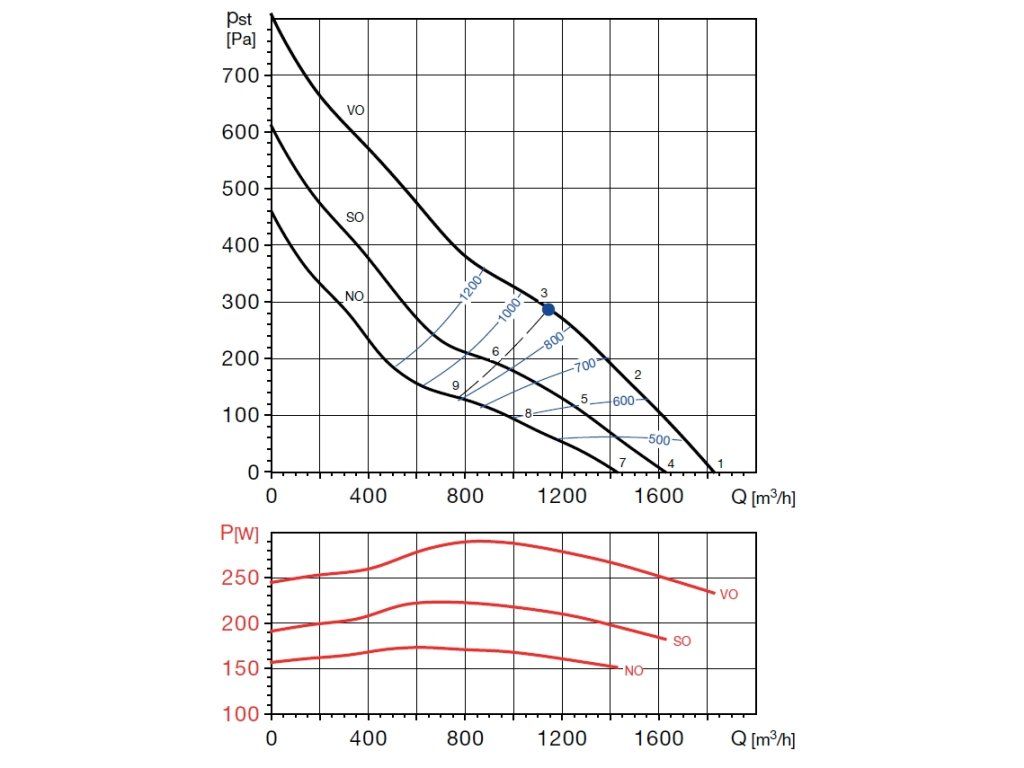

• Průtok vzduchu: 1830/1630/1430 m³/hod
• Otáčky: 2630/2420/2130 ot./min
• Průměr potrubí: 315 mm
• Výkon: 290/223/173 W
• Napětí: 230V
• Proud: 1,03/0,79/0,64 A
• Krytí: IP44
• Max. teplota: -40 až +60 °C
• Hmotnost: 14 kg

Dokumentace a rozměry

Návod TD k obsluze a katalog TD s informacemi o produktu.

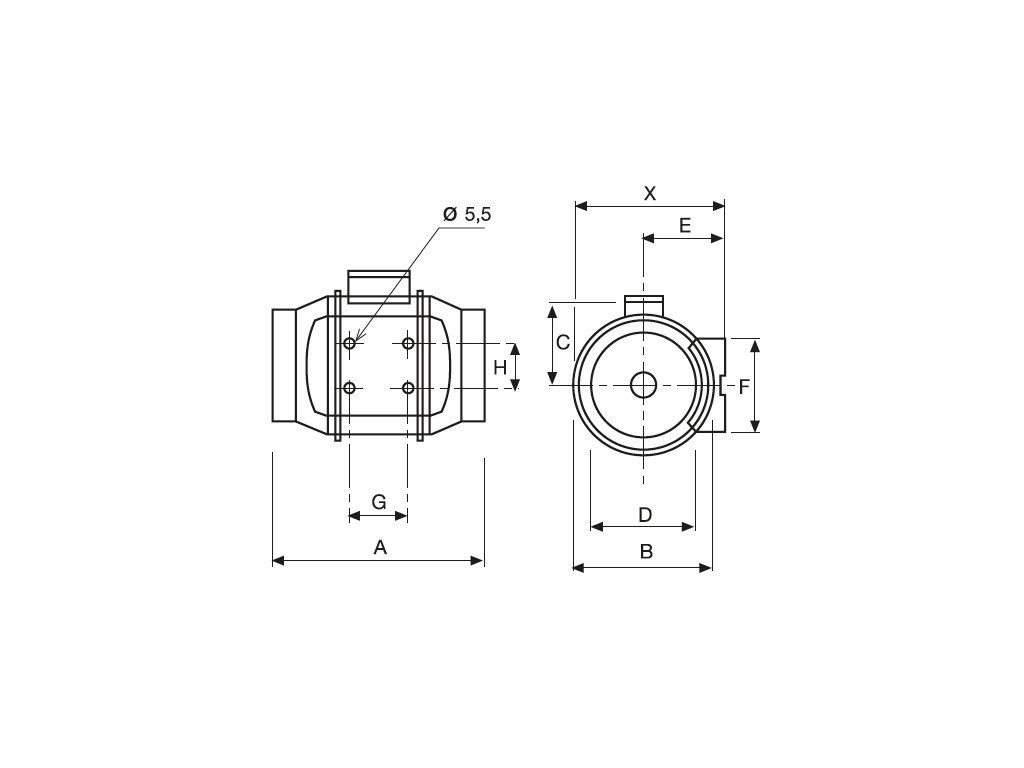

Rozměrový nákres ventilátoru je k dispozici ve fotogalerii.

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
