TD Mixvent 500/150 tříotáčkový ventilátor

Detailní popis produktu

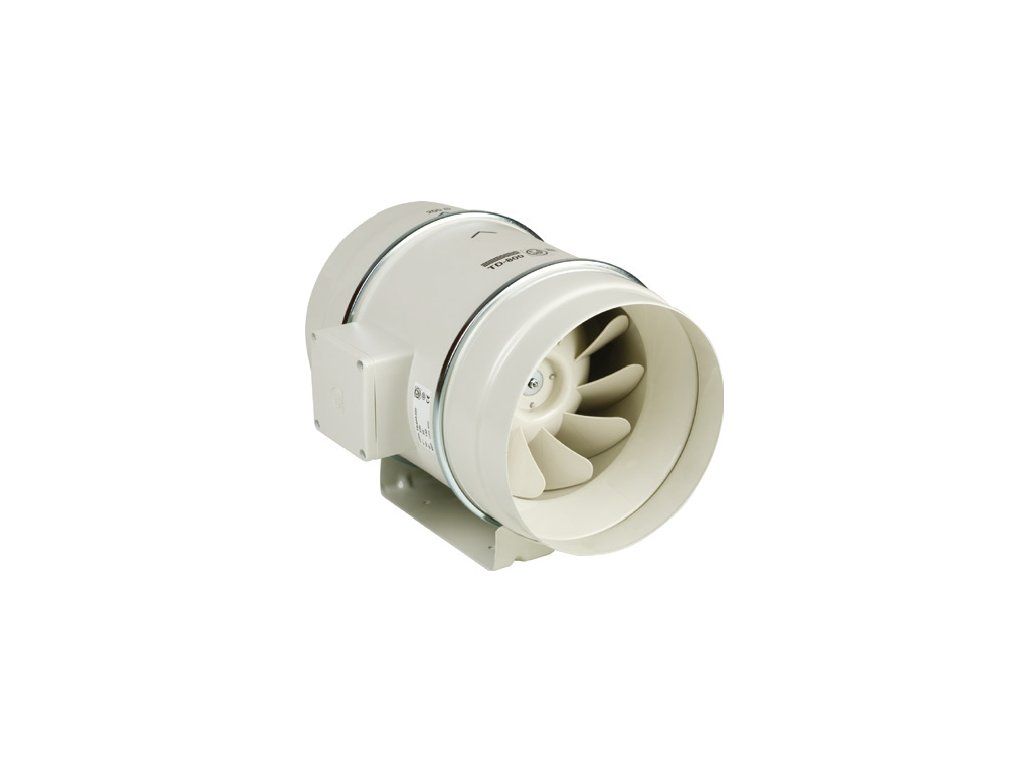

TD Mixvent 500/150 je diagonální ventilátor do kruhového potrubí. Nabízí tři rychlosti, kuličková ložiska a konstrukci vhodnou pro instalace, kde je důležitá jednoduchá montáž i snadný servis.

Plastová skříň se skládá z montážní lišty se dvěma hrdly a motorové části, která je k hrdlům připevněna rychloupínacími sponami. Motor lze demontovat bez odpojování potrubí. Trojí vinutí umožňuje přepínání otáček ve třech stupních pomocí regulátorů COM 3 nebo INT 4P. Plynulou regulaci lze řešit změnou napětí s regulátorem REB, případně pětistupňovou regulací REV.

Provedení a elektrické připojení

Svorkovnice je umístěna přímo na skříni ventilátoru. U některých typů je její součástí také rozběhový kondenzátor.

Montáž a zapojení do potrubí

Ventilátor lze namontovat v libovolné poloze. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, proto je nutné použít pružné připojení k potrubí.

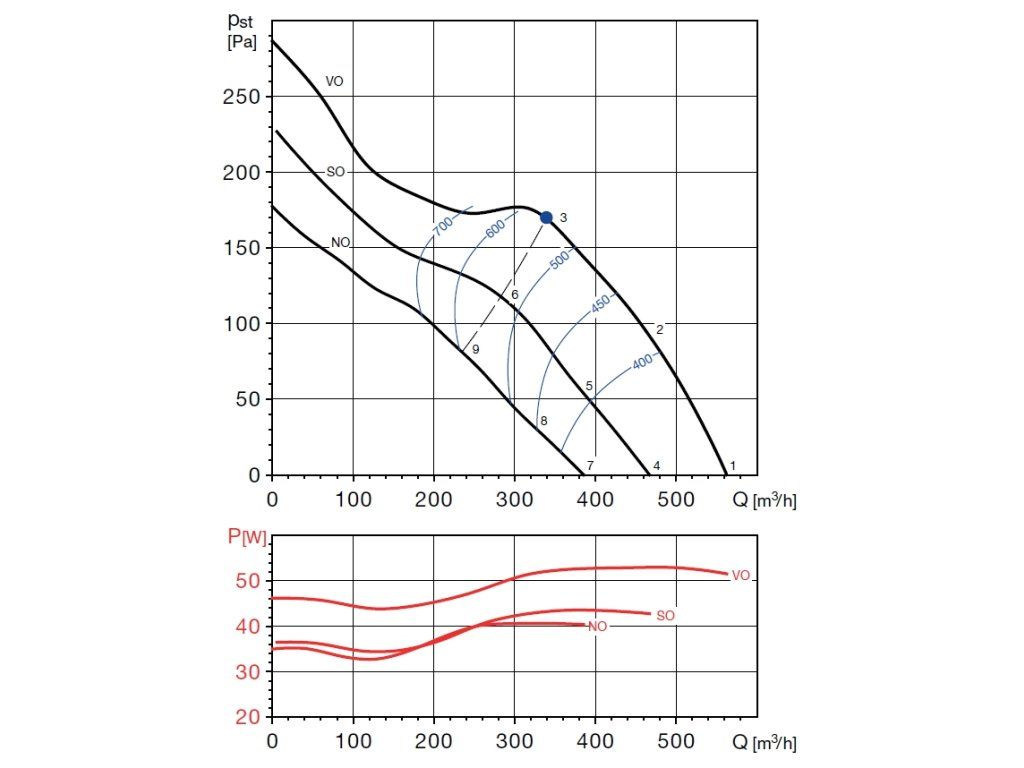

Parametry

• Průtok vzduchu: 560/470/390 m³/h
• Otáčky: 2590/2150/1820 ot./min
• Průměr potrubí: 150 mm
• Výkon: 53/44/41 W
• Napětí: 230 V
• Proud: 0,21/0,19/0,18 A
• Krytí: IP44
• Maximální teplota: -20 až +60 °C

Dokumentace a rozměrový nákres

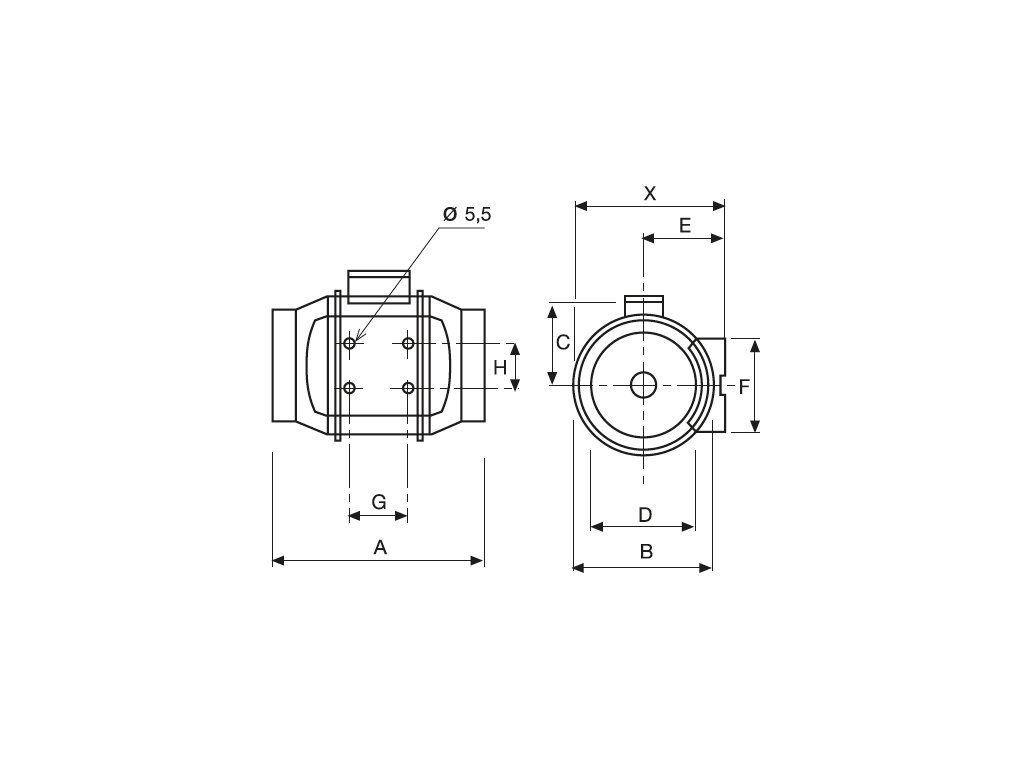

Rozměrový nákres ventilátoru najdete ve fotogalerii.

Na co si dát pozor

• Použijte pružné připojení k potrubí. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
• Dodržte provozní teplotu -20 až +60 °C. Jde o maximální stanovený teplotní rozsah ventilátoru.
