TD Mixvent 6000/400

Detailní popis produktu

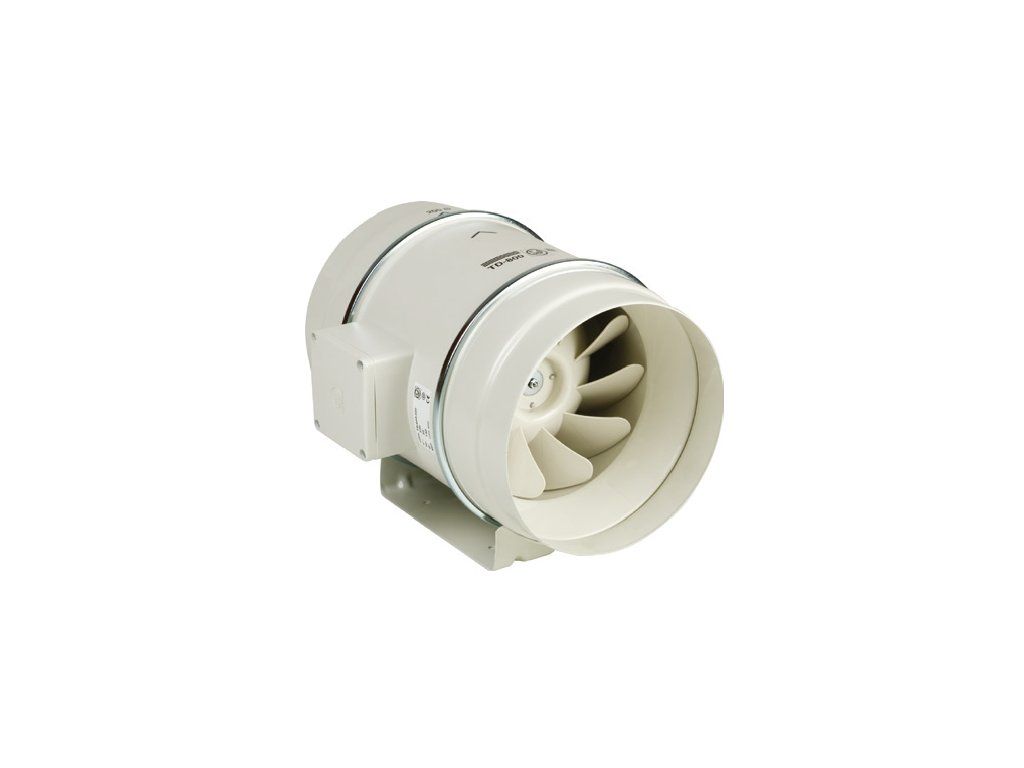

TD Mixvent 6000/400 je diagonální ventilátor pro kruhové potrubí. Nabízí průtok vzduchu až 5310 m³/h, regulaci změnou napětí a konstrukci vhodnou pro instalaci v libovolné poloze.

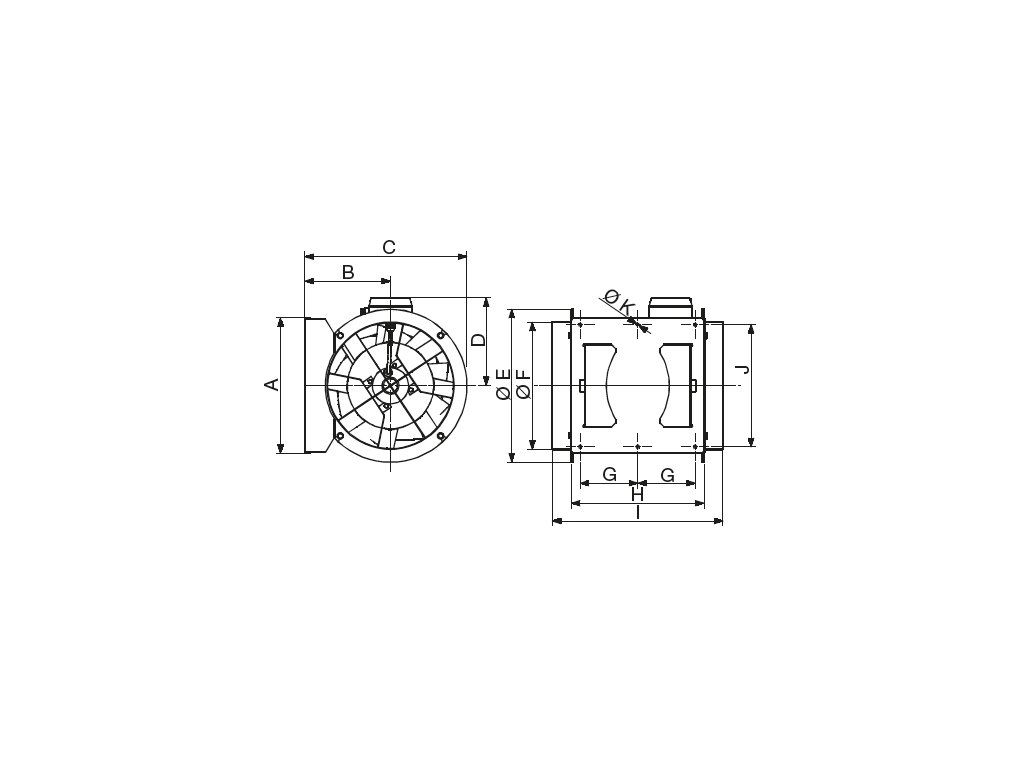

Skříň ventilátoru je vyrobena z galvanizovaného ocelového plechu s epoxidovým lakem. Skládá se z montážní lišty se dvěma hrdly a motoru, který je k hrdlům připevněn rychloupínacími sponami. Motorovou část lze demontovat bez odpojování potrubí. Kuličková ložiska podporují spolehlivý provoz a usnadňují servis.

Motor a regulace

Motory TD-4000 a TD-6000 mají jedno vinutí a regulují se pouze změnou napětí. Součástí motoru je tepelná ochrana. Svorkovnice je umístěna přímo na skříni ventilátoru; u některých typů obsahuje také rozběhový kondenzátor.

Montáž a připojení

Ventilátor lze namontovat v libovolné poloze. Pro připojení k potrubí je nutné použít pružné spojení. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů.

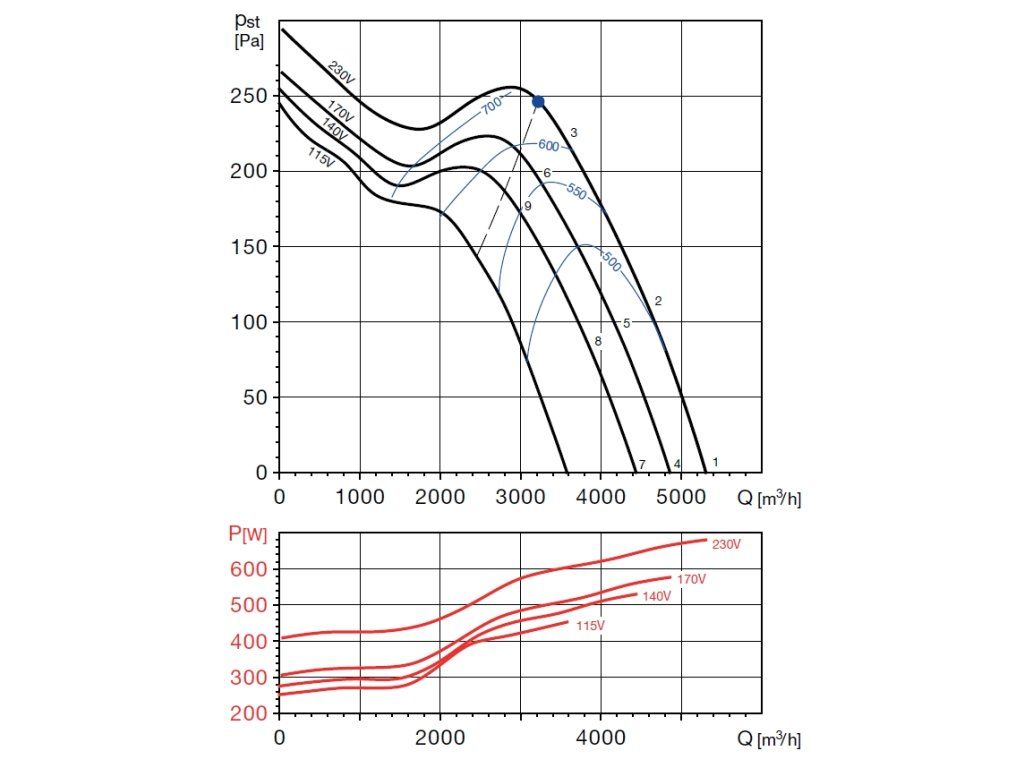

Parametry

• Průtok vzduchu: 5310/4860/4440/3580 m³/h
• Otáčky: 1400/1320/1210/960 ot./min
• Průměr potrubí: 400 mm
• Výkon: 680/577/530/453 W
• Napětí: 230/170/140/115 V
• Proud: 2,92/3,24/3,66/4,06 A
• Hlučnost: 44 db(A)
• Krytí: IP54
• Max. teplota: -40 až +40 °C

Dokumentace

Na co si dát pozor

• Připojení potrubí musí být pružné. Skříň ventilátoru nesmí přenášet mechanické namáhání z potrubních rozvodů.
• Regulace probíhá pouze změnou napětí. Motory TD-4000 a TD-6000 mají jedno vinutí.
